アプリケーション依存マップ(サービス マップ)

アプリケーション依存マップでは、アプリケーション インフラの全体像を、他の依存リソースとのつながり方も含めて提示します。アプリケーション依存マップでは、次の項目を表示します。

  • アプリケーションとインスタンスのステータス
  • 応答時間、スループット、接続ステータスなどのメトリック
  • 要求失敗件数

顧客に影響する前に、アプリケーションの問題を感知・解消可能です。

アプリケーション依存性マップを表示する:
  • Site24x7アカウント > ホーム > APMインサイト とクリック。
  • アプリケーションかインスタンスを選択します。
  • サービス マップをクリックすると、アプリケーション インフラのトポロジ ビューが表示されます。

メモ:アプリケーション依存マップの作製には、設定を必要としません。

メトリックとインターフェース:

アプリケーション依存マップは次のビューの種類で表示されます。

1.マップビュー
  • マップビューでは、アプリケーションとともに中央ノードのインスタンスが表示されます。

囲み円はアプリケーションを表します。

内側の円は、各アプリケーションインスタンスを表します。

緑:アプリケーション/インスタンスのアップ状態を表します。

赤:アプリケーション/インスタンスのダウン状態を表します。

アプリケーション名が中央ノードにカーソルを合わせることで表示されます。
内部の円にカーソルを合わせるとインスタンス名が表示されます。

  • 主要メトリクスにカーソルを合わせることで、外部コンポーネントのステータスも表示できます。要求が失敗すると、コンポーネントが赤の状態になり、失敗した要求がカウントされます。
2.グラフビュー

平均応答時間、スループット、要求数の合計、エラー数、エラー率といったパラメーターがグラフビューで表示されます。これらのメトリクスは、すべてのコンポーネント、個々のコンポーネントに対応するすべてのホスト、および個々のホストについて表示できます。

  • 全コンポーネントの全メトリクスを表示したグラフ
  • 特定のコンポーネントでの全ホストの全てのメトリクスを表示したグラフ
  • 特定のコンポーネントの特定のホストの全てのメトリクスを表示したグラフ

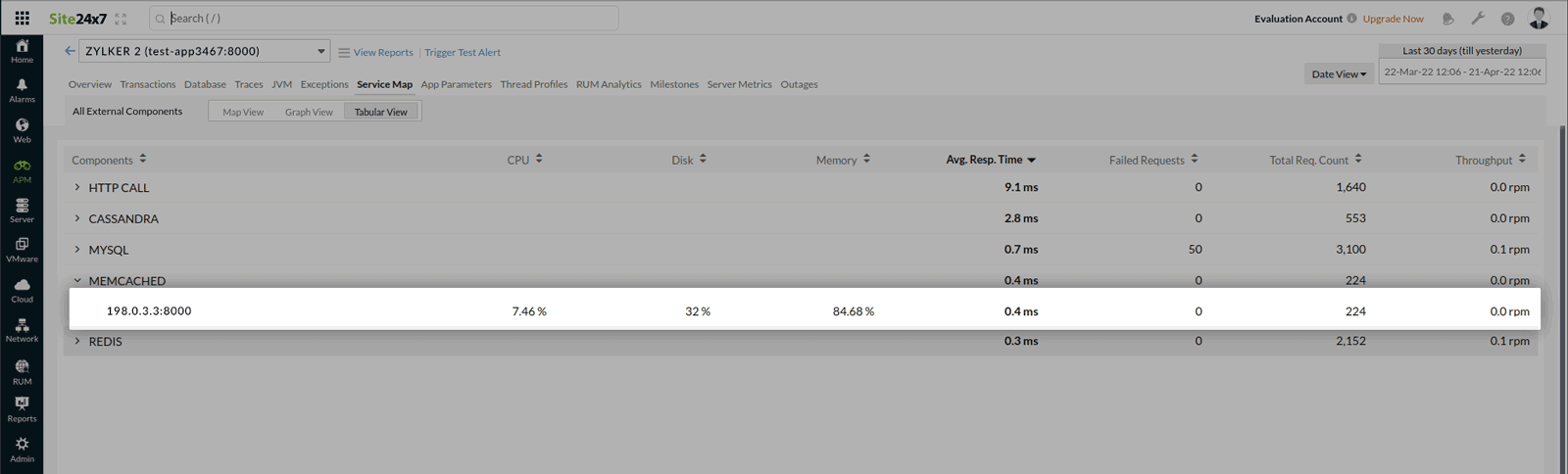

3. 表ビュー

表ビューでは全コンポーネントおよびその各ホストをリスト化して表示します。各コンポーネントやホストをクリックすると、それに対応したグラフビューが取得されます。
