カスタムダッシュボード

新しいカスタムダッシュボードを作成する方法

1. ［ホーム］→［ダッシュボード］→［新規作成］に移動します。
2. ツールバーから以下のアクションが可能です。

• 新しいウィジェットを追加するには、［ウィジェットの追加］をクリックし、各項目を設定します。
• ウィジェットを追加したら、［自動調整］をクリックしてダッシュボードのレイアウトを最適化します。
• ダッシュボードを削除する場合は［削除］から可能です。
• グリッド（列）も任意の値に変更が可能です。
• ダッシュボードのカスタマイズが完了したら、［カスタマイズ完了］をクリックします。

カスタマイズしたダッシュボードを表示するには、［ダッシュボード］→［カスタムダッシュボード］タブをクリックします。
目的のダッシュボードを選択後、上部のバーから次のアクションが可能です。

• ダッシュボードの編集には［ダッシュボードの編集］から可能です。
• ［フィルター］アイコンをクリックすると、目的のウィジェット名でウィジェットをフィルターできます。
• [ランディングページ]アイコンをクリックすると、選択したダッシュボードをランディングページとして設定します。
• ［生データ/時間］切り替えボタンをクリックすると、生データまたは時間単位で集計されたデータを表示し、さまざまな期間にわたる傾向とパターンをより適切に分析します。

• ドロップダウンメニューからウィジェットレベルの期間を選択します。
  この機能は、サポートされているウィジェットに適用されます。
• ダッシュボードを共有するには、［共有］をクリックします。
  ダッシュボードをPDFとしてエクスポートしたり、希望の時間にダッシュボードをスケジュールしたり、［公開］をクリックしてログイン資格情報を要求せずにダッシュボードのアクセスを拡張したりすることができます。
• ［公開］オプションを選択した場合は、［ダッシュボードの共有］フォームに値を入力する必要があります。
  これにより、次のことが可能になります。
  • パーマリンクを表示
  • ダッシュボードをiframeとしてWebサイトに埋め込み
  • ［ダークテーマを有効にする］機能の使用（公開するダッシュボードに適用されます。）
  • ［IPアドレスの制限］機能の使用（指定したIP範囲に基づいてパブリックダッシュボードへのアクセスを制御します。）
  • ［保存］をクリックして変更を保存
    画面の右下にある［ダッシュボードの共有解除］をクリックしてダッシュボードの共有を解除することもできます。

ウィジェットを追加する方法

利用可能なウィジェットを確認し、ダッシュボードにウィジェットを追加します。

ネットワーク

Site24x7のカスタムダッシュボードのネットワークセクションには、ネットワークのパフォーマンス、可用性、トラフィック分布、トポロジーを監視するための可視化ツールが多数用意されています。
これらのウィジェットは、リアルタイムと履歴の両方のインサイトを提供し、ネットワーク管理者が異常を検知し、構成の傾向を分析し、インフラストラクチャの正常性を最適化するのに役立ちます。

利用可能なウィジェット

ウィジェット	説明
インターフェースの正常性	色分けされたインジケーターを使用して、ネットワークインターフェースの全体的な正常性ステータスを表示します。問題のあるインターフェースやパフォーマンスが低下したインターフェースを迅速に特定するのに役立ちます。
装置ダウン	障害や設定の問題などにより、現在アクセスできないネットワーク装置の総数を表示します。環境全体の接続の問題の範囲を迅速に評価するのに最適です。
インターフェースダウン	現在ダウン状態または管理上ダウン状態にあるインターフェースの数を表示します。リンク障害、無効なポート、またはネットワークパフォーマンスに影響を与えるケーブルの問題を特定するのに役立ちます。
トップN インターフェース	トラフィック量、帯域幅の使用状況、インターフェースの使用率などのメトリックに基づいて、上位または下位N個のインターフェースを表示します。トラフィックの急増やボトルネックを見つけるのに最適です。
レイヤー2マップ	レイヤー2の相互接続をマップし、スイッチと接続された装置のポート間の接続を表示して、詳細なリンクレベルのトラブルシューティングに役立ちます。
トポロジーマップ	ネットワークのトポロジーの概要ビューを提供し、装置の接続方法を視覚的に表し、ステータスの変化を反映して更新します。
インフラストラクチャマップ	ネットワークコンポーネントとそのステータスの全体的なビューのインフラストラクチャレイアウトを表示します。
NCM概要	バックアップステータス、構成の競合、コンプライアンスチェック、ファームウェアの脆弱性など、Site24x7 Network Configuration Manager（NCM）のアクティビティを要約します。
NCMの脆弱性	構成監査によって特定された、影響を受ける装置の数、脆弱性の期間、重大度レベルなどの詳細な脆弱性データを表示します。
NCMウィジェット	装置設定ステータス、コンプライアンス違反、ポリシーの変更など、特定のNCMメトリックの表形式ビューを作成できます。
構成変更のトレンド	装置全体の構成変更を時間の経過とともに視覚化し、承認された変更と承認されていない変更の両方を追跡、監査、対応できるようにします。
NetFlow - フロータイプ	サポートされているフローテクノロジー（NetFlow、sFlow、J-Flow、IPFIX、NetStream、AppFlow）別にトラフィックを分類し、トラフィックをタイプとプロトコル別に分類するのに役立ちます。
NetFlowウィジェット	上位の会話、アプリケーションレベルの使用状況、QoS分布、装置またはインターフェースごとの送信元/宛先IP分析など、詳細なNetFlowベースの分析情報を提供します。
インターフェースパフォーマンス	リアルタイムのネットワークインターフェースメトリックを監視して、パフォーマンスを最適化し、問題を迅速に特定します。
ネットワークツリー	ネットワークカテゴリの階層マップを表示し、色とカウントのインジケーターを使用してステータスを監視し、デバイスの正常性を一目で評価します。
アラート付き装置	特定の装置の停止を追跡して、繰り返し発生する問題を特定し、トラブルシューティングを効果的に優先順位付けします。
SNMPトラップアラート	SNMPトラップアラートを監視して、装置の障害を迅速にトラブルシューティングし、安定したネットワーク接続を維持します。
装置のアラート	アラート状態にある装置を詳細な理由と期間とともに一覧表示することで、根本原因の分析を加速し、ダウンタイムを削減し、信頼性を高めます。

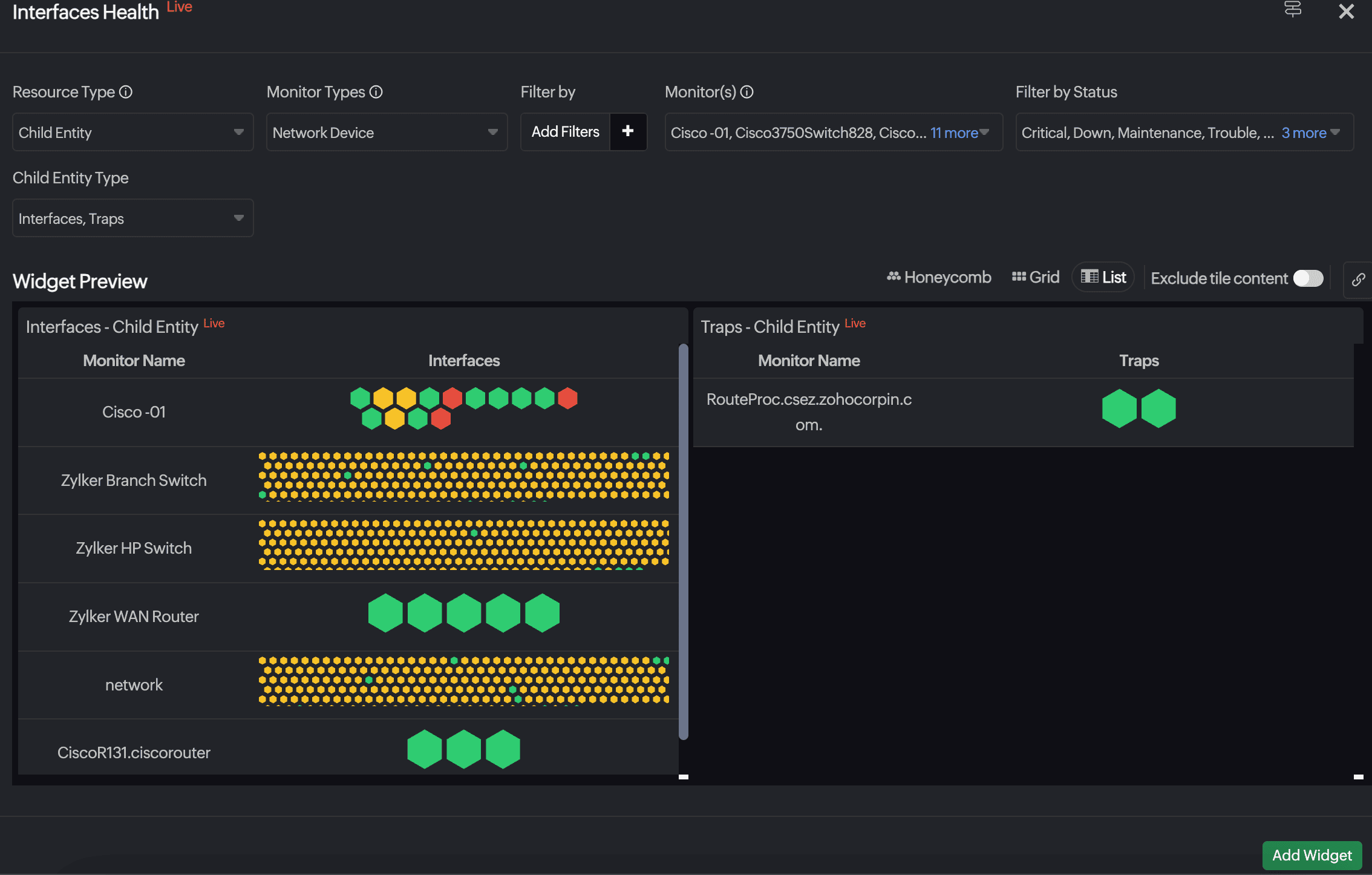

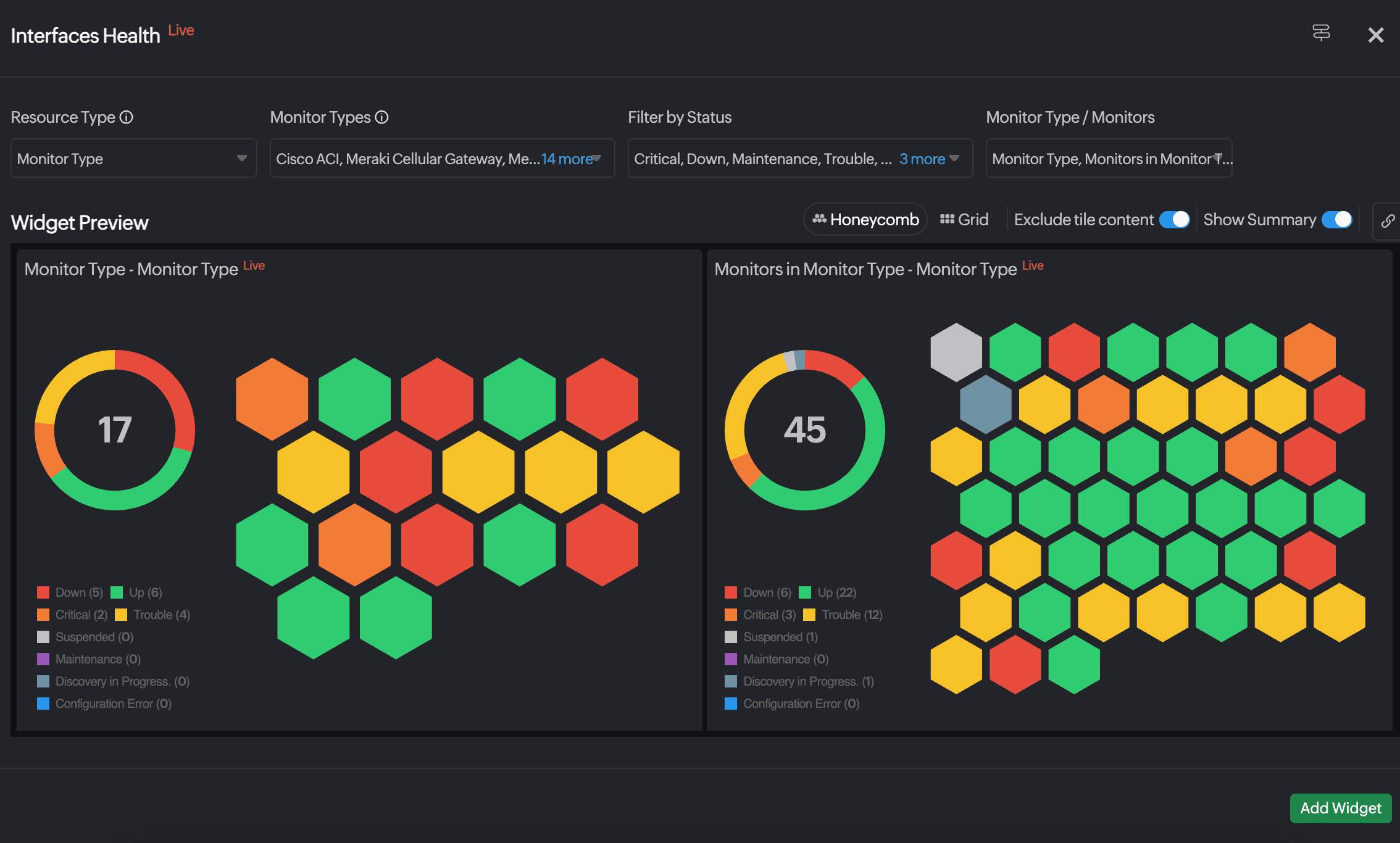

インターフェースの正常性

監視対象のすべてのネットワークインターフェースの正常性ステータスを統合したNOCビューを取得します。不安定なインターフェースを即座に特定し、運用状態を監視して最適なネットワーク信頼性を確保します。

• リソースタイプ：すべての監視、監視、監視グループ、監視タイプ、子エンティティ、またはタグから選択します。
• 監視タイプ：必要な監視タイプを選択します。インターフェースの正常性を表示するには、ネットワーク装置、VeloCloud Edge、Cisco ACI、またはNetFlow装置から選択できます。
• フィルター条件：リソースタイプフィールドの選択に基づいて、ステータス、監視グループ、またはタグに基づいてリソースをフィルターします。
• 監視、監視グループ、グループ/監視、タグ/監視、子エンティティ：必要な監視、グループ、タグ、または子エンティティを選択します。フィールド名は、リソースタイプの選択内容によって異なります。
• 子エンティティタイプ：リソースタイプが子エンティティの場合に表示されます。監視タイプでネットワーク装置を選択した場合は、インターフェースまたはトラップを選択してそれぞれの子エンティティを表示します。
  VeloCloud Edgesを選択した場合は、子エンティティタイプにリンクが表示されます。その他のオプションでは、インターフェースが表示されます。 さらに、ハニカム、グリッド、リストビューから優先レイアウトを選択できます。タイルからデータを除外するには、「タイルコンテンツを除外」トグルを使用することもできます。
• 概要の表示：ステータスに基づいて監視の数とその詳細をドーナツグラフで表示します。ドーナツグラフにはリソースの総数が表示されます。凡例を使用して、ウィジェットとドーナツグラフに表示される監視を切り替えます。
  例えば、凡例の「ダウン」をクリックすると、ダウンしている監視が非表示になり、残りの監視のみが表示されます。

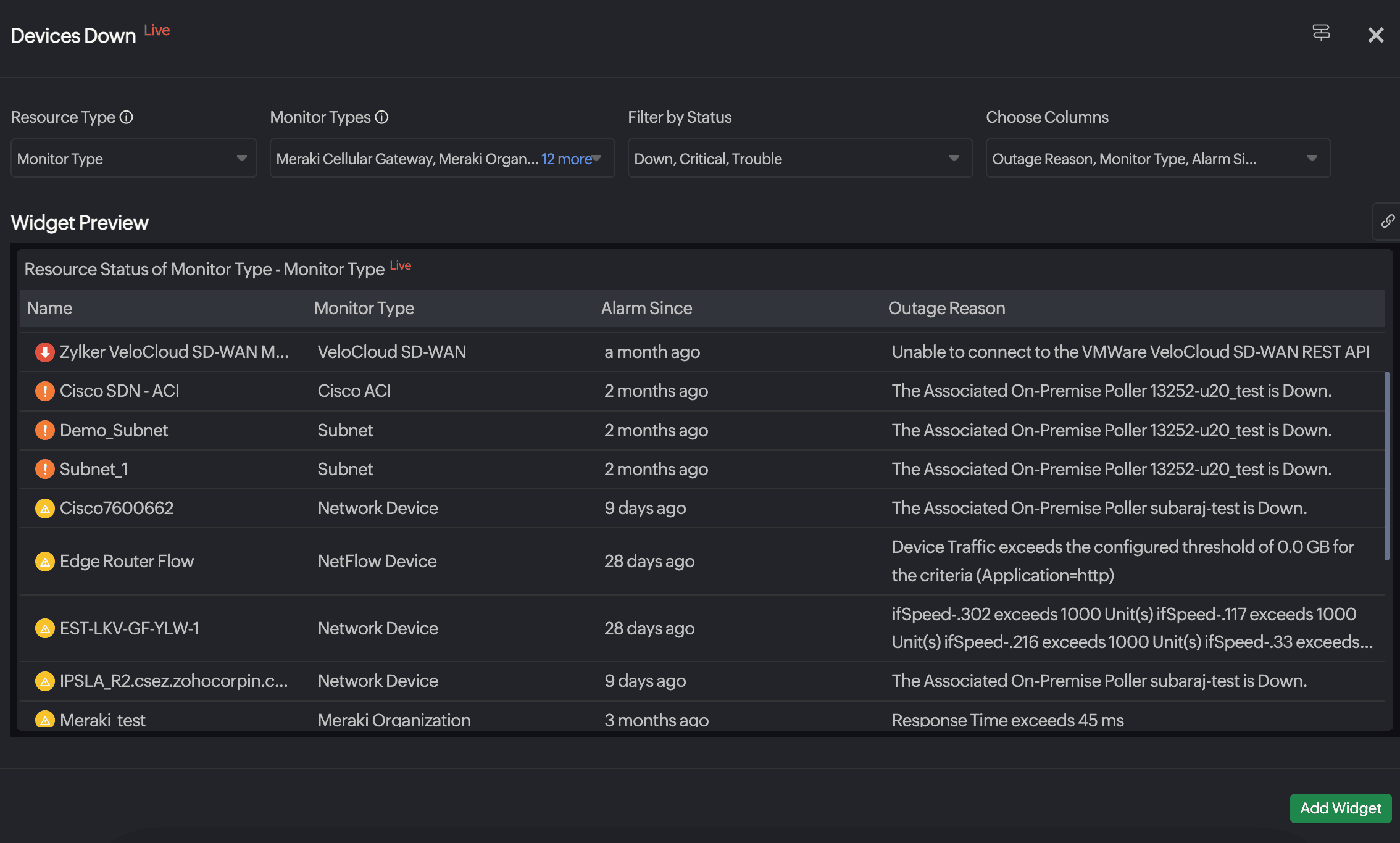

装置ダウン

ダウン状態にあるすべてのリソースを表形式で統合します。さらに、停止の理由と状態継続時間を把握できるため、問題を迅速に特定して解決し、運用の安定性を維持できます。

• リソースタイプ：すべての監視、監視、監視グループ、監視タイプ、子エンティティ、およびタグから選択します。
• 監視、監視グループ、監視タイプ、タグ、または子エンティティ：必要な監視、グループ、タイプ、タグ、または子エンティティを選択します。フィールド名は、リソースタイプの選択内容によって異なります。
• サブグループを含める：リソースタイプが監視グループの場合、この監視グループ内の監視の詳細が表示されます。このオプションを切り替えることで、サブグループを含めるか除外するかを選択することもできます。
• 子エンティティタイプ：リソースタイプが「子エンティティ」の場合、「監視タイプ」フィールドには子エンティティを持つ監視タイプのみが表示されます。監視タイプで「ネットワーク装置」を選択した場合は、「インターフェース」または「トラップ」を選択して、それぞれの子エンティティを表示します。
  VeloCloud Edgesを選択した場合は、「子エンティティタイプ」に「リンク」が表示されます。その他のオプションを選択した場合は、「インターフェース」が表示されます。
• フィルター条件：リソースタイプフィールドの選択に基づいて、ステータス、監視グループ、またはタグに基づいてリソースをフィルターします。
• カラムの選択：停止理由、監視タイプ、アラート発生日の中から必要な列を選択します。リソースタイプが子エンティティの場合は、親監視タイプを選択できます。

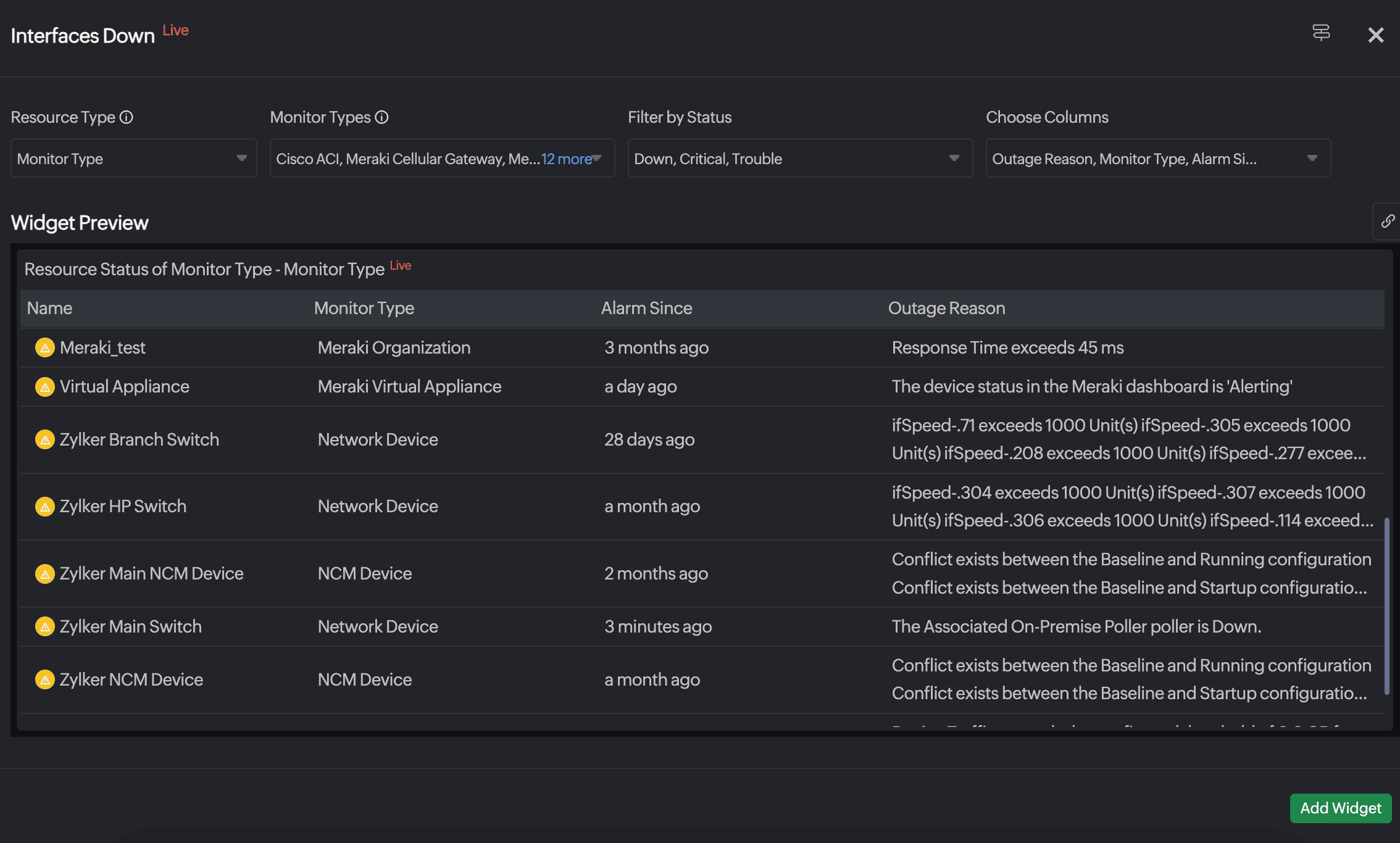

インターフェースダウン

ネットワーク全体で現在ダウンしているすべてのインターフェースを表形式で表示します。これにより、各インターフェースのダウンタイムの期間と根本原因を把握し、平均復旧時間（MTTR）を短縮し、ネットワークの耐障害性を向上させることができます。

• リソースタイプ：すべての監視、監視、監視グループ、監視タイプ、子エンティティ、およびタグから選択します。
• 監視、監視グループ、監視タイプ、タグ、または子エンティティ：必要な監視、グループ、タイプ、タグ、または子エンティティを選択します。フィールド名は、リソースタイプの選択内容によって異なります。
• サブグループを含める：リソースタイプが監視グループの場合、この監視グループ内の監視の詳細が表示されます。このオプションを切り替えることで、サブグループを含めるか除外するかを選択することもできます。
• 子エンティティタイプ：リソースタイプが「子エンティティ」の場合、「監視タイプ」フィールドには子エンティティを持つ監視タイプのみが表示されます。監視タイプで「ネットワーク装置」を選択した場合は、「インターフェース」または「トラップ」を選択して、それぞれの子エンティティを表示します。
  VeloCloud Edgesを選択した場合は、「子エンティティタイプ」に「リンク」が表示されます。その他のオプションを選択した場合は、「インターフェース」が表示されます。
• フィルター条件：リソースタイプフィールドの選択に基づいて、ステータス、監視グループ、またはタグに基づいてリソースをフィルターします。
• カラムの選択：停止理由、監視タイプ、アラート発生日の中から必要な列を選択します。リソースタイプが子エンティティの場合は、親監視タイプを選択できます。

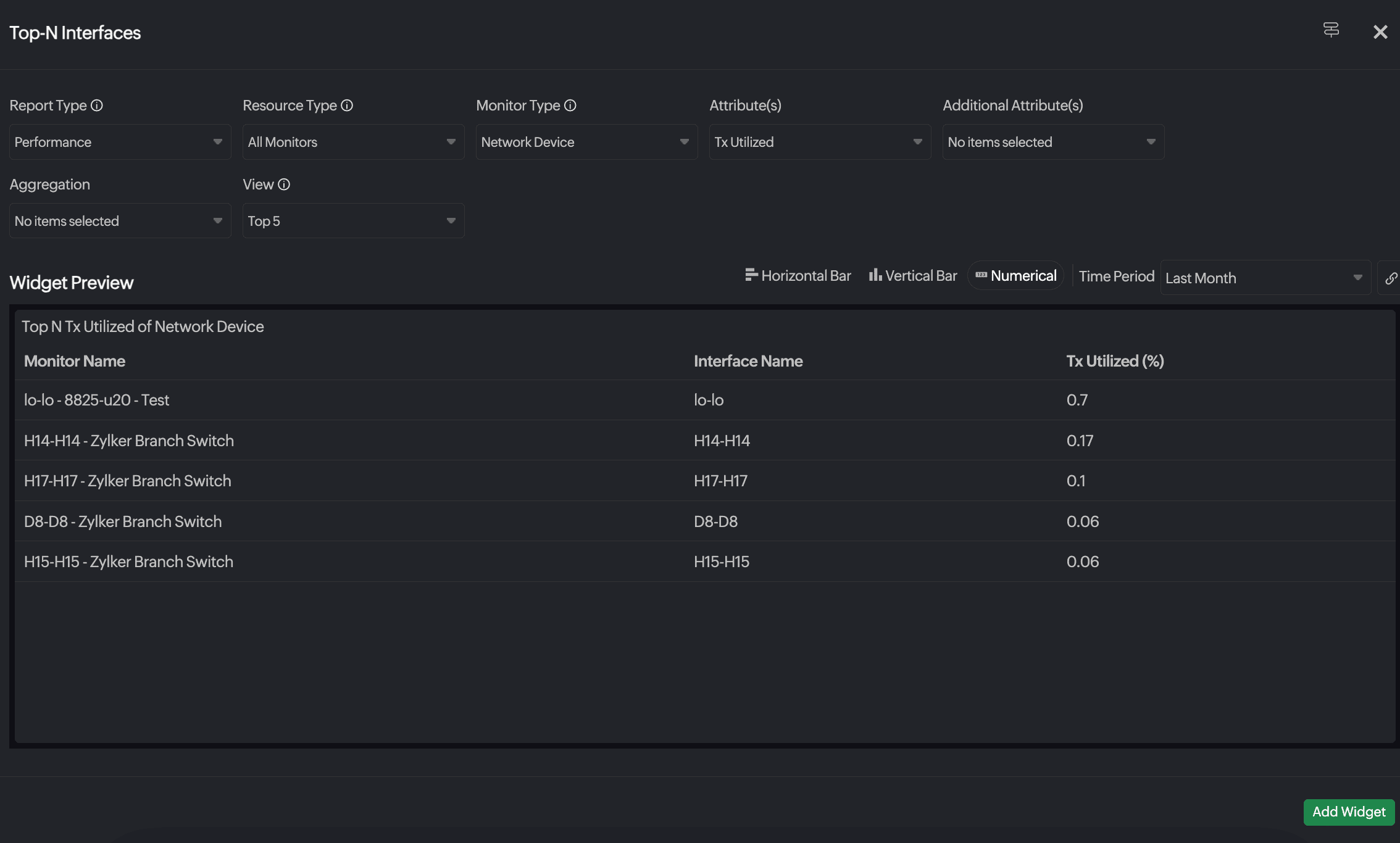

トップN インターフェース

トラフィック、使用率、エラーに基づいて、最もパフォーマンスの高いインターフェースを可視化します。過剰に使用されていたり、パフォーマンスが低いインターフェースを簡単に特定し、負荷分散、アップグレード、メンテナンスについて情報に基づいた意思決定を行うことができます。

• レポートタイプ：デフォルトではパフォーマンスが選択されています。
• リソースタイプ：すべての監視、監視、または監視グループを選択します。
• 監視タイプ：デフォルトではネットワーク装置が選択されています。
• 監視グループ：リソースタイプが監視グループの場合は、目的の監視グループを選択します。
• 属性：必要な属性を選択します。インターフェースで利用可能なオプションは次のとおりです。
  • Total Volume
  • Out Traffic
  • Out Discards
  • In Discards
  • Total Traffic
  • In Errors
  • Rx Volume
  • Out Errors
  • In Traffic
  • Rx Utilized
  • Tx Utilized
  • Tx Volume
• 追加属性：選択した属性ごとに追加の属性を選択できます。
• ビュー：次のオプションから1つを選択します。
  • Top 5
  • Top 10
  • Top 20
  • Top 25
  • Bottom 5
  • Bottom 10
  • Bottom 20
  • Bottom 25

データを水平バー、垂直バー、または特定の期間の数値として表示することを選択できます。

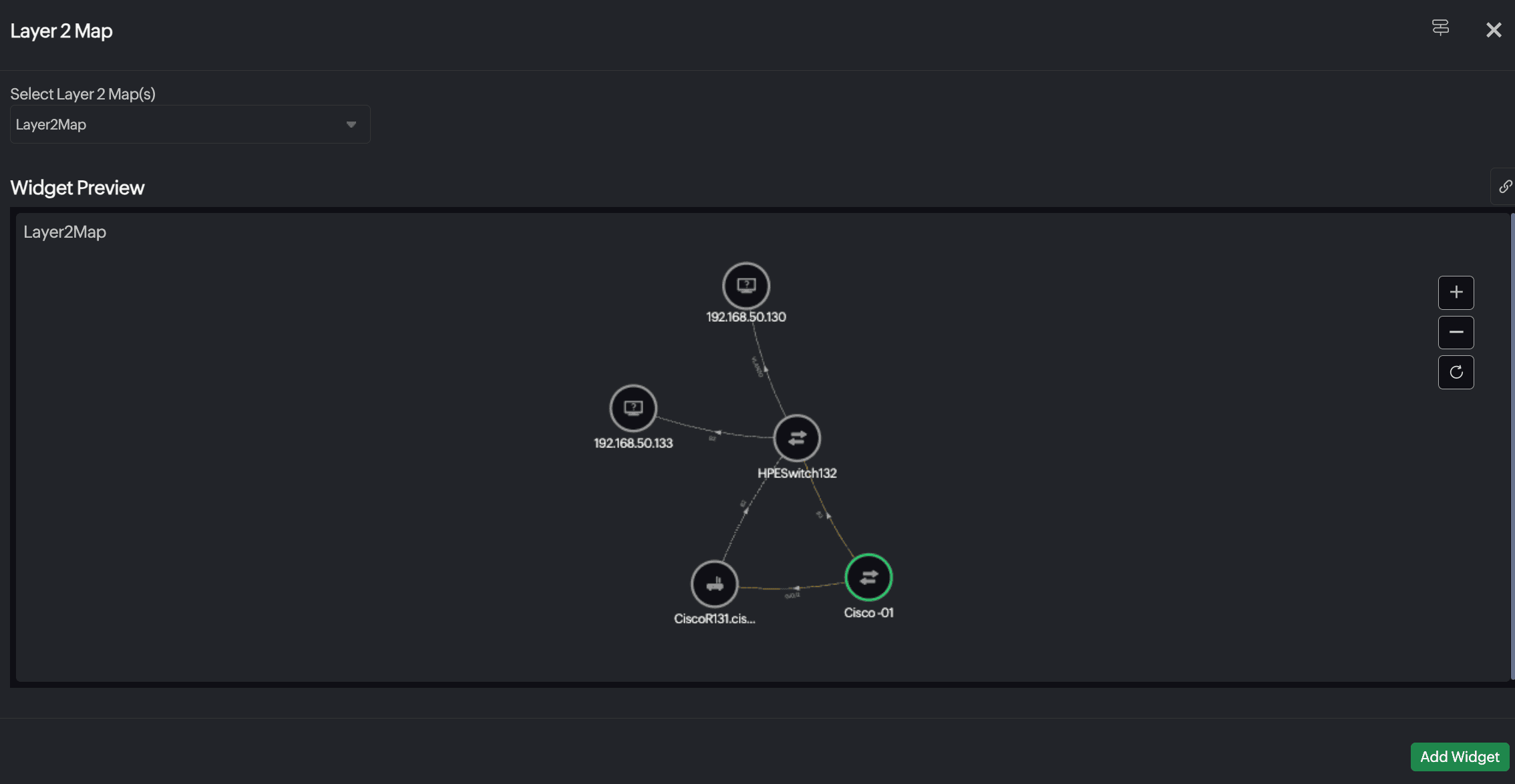

レイヤー2マップ

レイヤー2ネットワークトポロジをリアルタイムで視覚的に表示します。これにより、スイッチ、ルーター、インターフェース間の物理的な接続を把握でき、リンク障害やポートレベルの問題のトラブルシューティングが容易になります。

レイヤー2マップを選択：既に作成済みのレイヤー2マップを選択します。マップの右側にあるコントロールを使用して、マップを拡大、縮小、または更新できます。

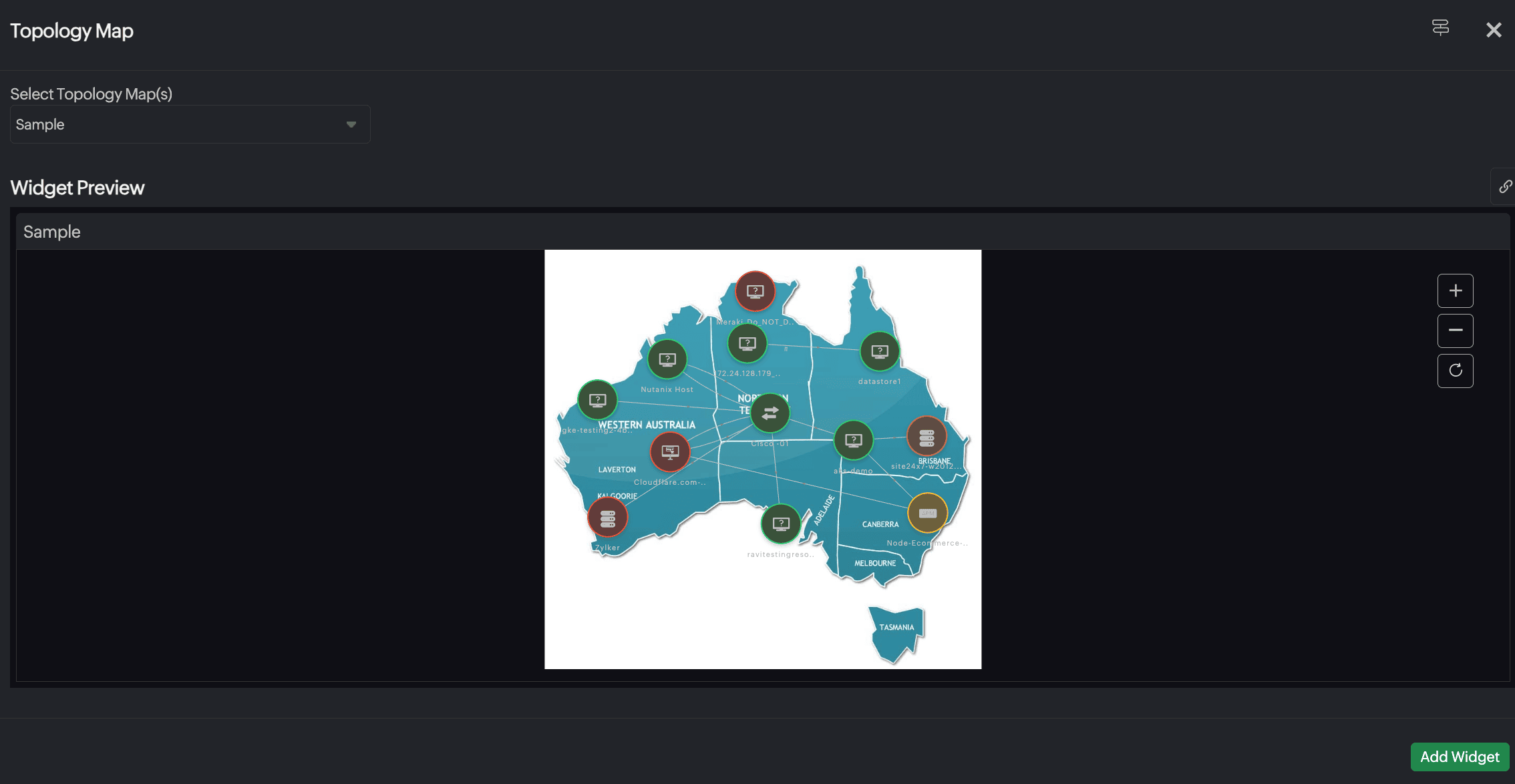

トポロジーマップ

装置の相互接続、トラフィックパス、装置のステータスを含むネットワークトポロジ全体を表示します。この高レベルの可視化により、ボトルネック、構成ミス、依存関係をリアルタイムで特定できます。

トポロジーマップを選択：既に作成済みのトポロジーマップを選択します。マップの右側にあるコントロールを使用して、マップを拡大、縮小、または更新できます。

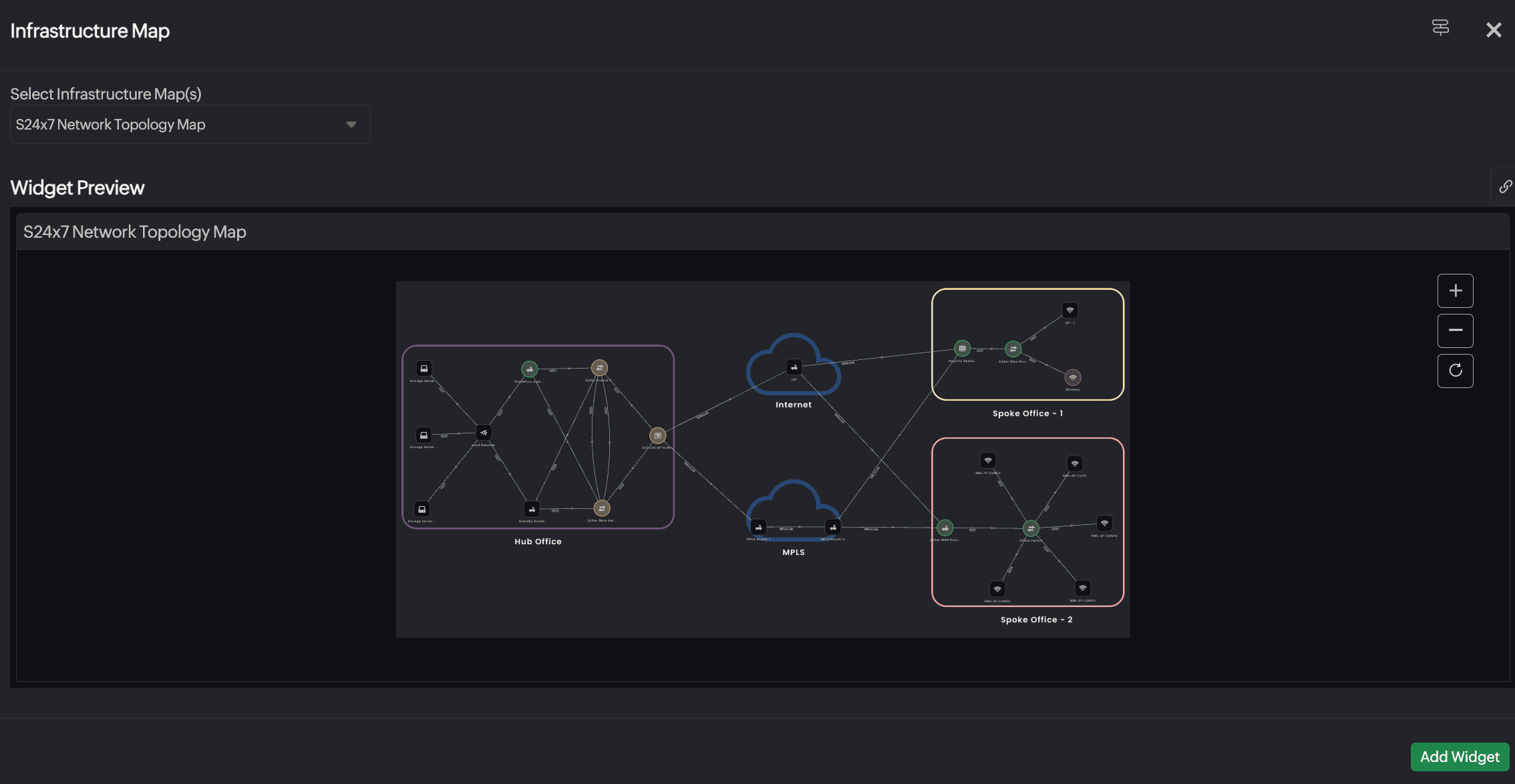

インフラストラクチャマップ

装置の役割、ステータス、関係性など、ネットワークインフラストラクチャ全体の状況を一元的にグラフィカルに表示します。重要なコンポーネントの可用性と正常性を一目で監視し、ドリルダウンして詳細な分析情報を得ることができます。

インフラストラクチャマップを選択：既に作成済みのインフラストラクチャマップを選択します。マップの右側にあるコントロールを使用して、マップを拡大、縮小、または更新できます。

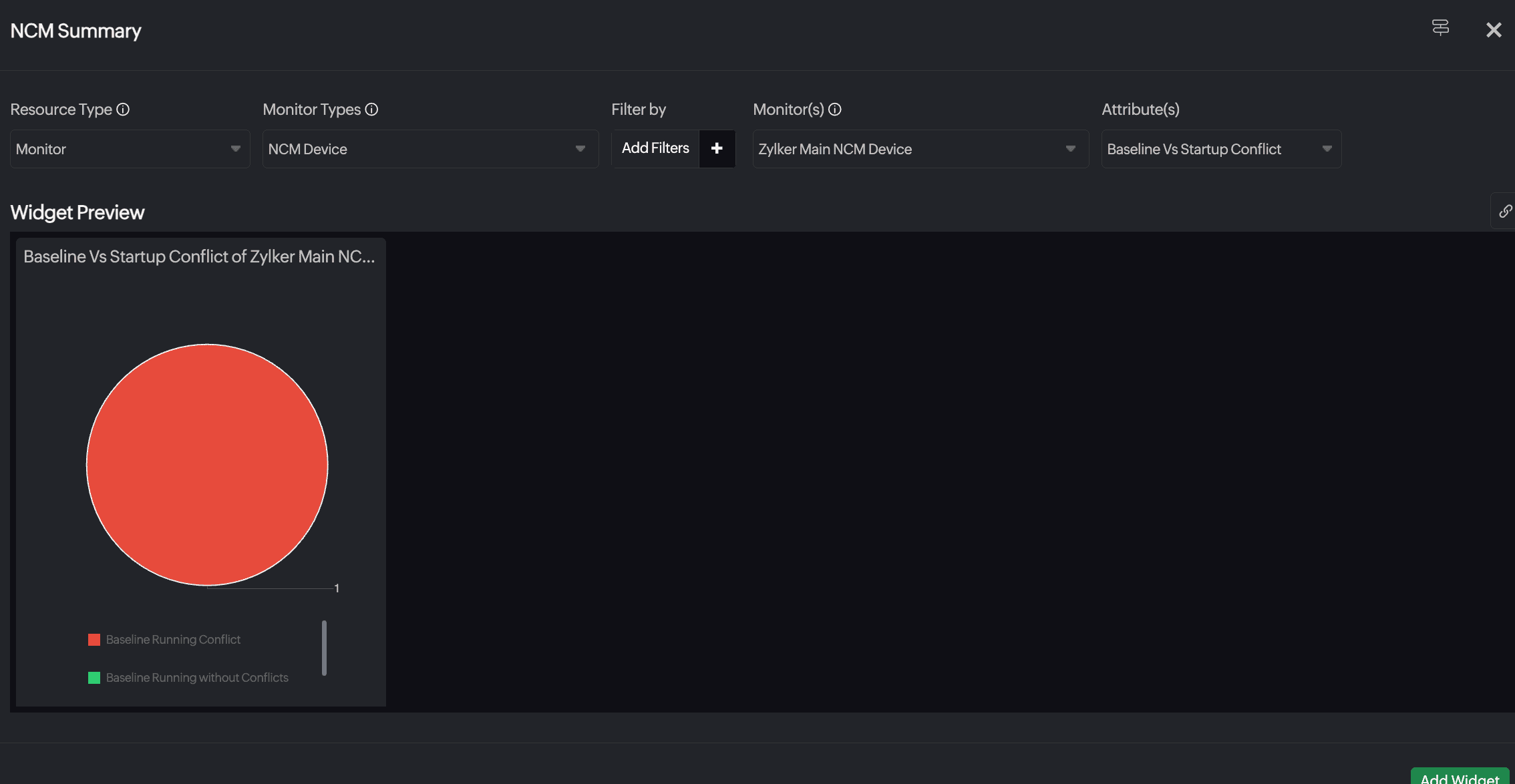

NCM概要

コンプライアンスステータス、バックアップステータス、構成の変動など、NCMデータの要約ビューにアクセスします。変更を追跡し、不正な変更を特定することで、ネットワークの整合性を確保します。/p>

• リソースタイプ：すべての監視、監視グループ、監視タイプ、またはタグを選択します。
• 監視タイプ：リソースタイプの選択に基づいて表示されます。デフォルトではNCM装置が選択されています。
• サブグループを含める：リソースタイプが監視グループの場合、この監視グループ内の監視の詳細が表示されます。ドロップダウンメニューから適切なオプションを選択することで、サブグループを含めるか除外するかを選択することもできます。
• フィルター条件：リソースタイプフィールドの選択に基づいて、監視グループまたはタグに基づいてリソースをフィルターします。
• 監視、監視グループ、またはタグ必要に応じて値を選択します。フィールド名は、リソースタイプの選択内容によって異なります。
• 属性：ドロップダウンメニューからオプションを選択します。以下のオプションが利用可能です。
  • Baseline vs Running Conflict
  • EOL
  • Backup Status
  • Compliance
  • Startup Vs Running Conflict
  • Baseline Vs Startup Conflict
  • Vulnerability Severity

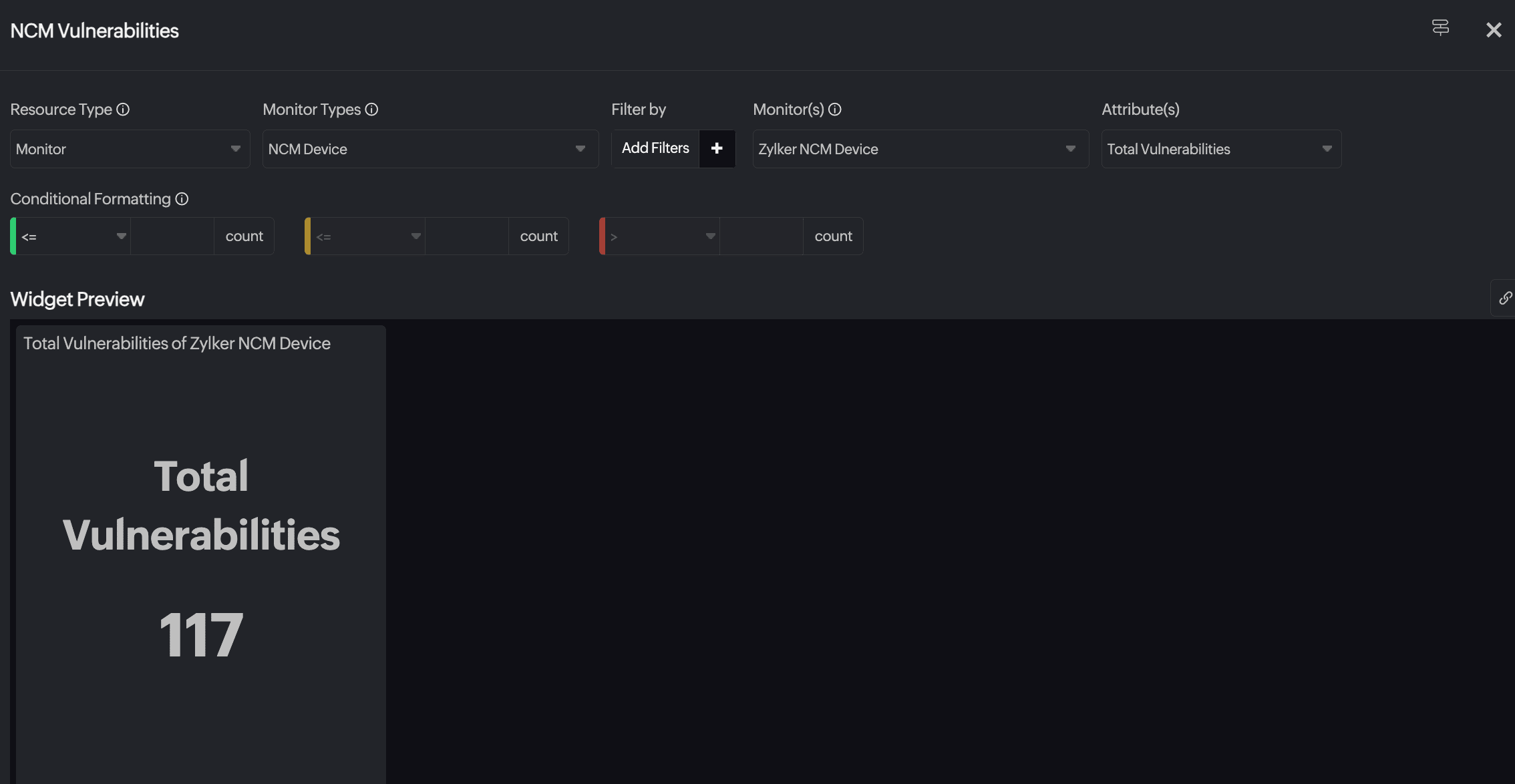

NCMの脆弱性

ネットワーク装置全体の構成上の脆弱性とコンプライアンス違反を特定します。このウィジェットを使用して、修復作業の優先順位を決定し、ネットワークのセキュリティ体制を強化します。

• リソースタイプ：: すべての監視、監視グループ、監視タイプ、またはタグを選択します。
• 監視タイプ：リソースタイプの選択に基づいて表示されます。デフォルトではNCM装置が選択されています。
• サブグループを含める：リソースタイプが監視グループの場合、この監視グループ内の監視の詳細が表示されます。ドロップダウンメニューから適切なオプションを選択することで、サブグループを含めるか除外するかを選択することもできます。
• フィルター条件：リソースタイプフィールドの選択に基づいて、監視グループまたはタグに基づいてリソースをフィルターします。
• 監視、監視グループ、またはタグ：必要に応じて値を選択します。フィールド名は、リソースタイプの選択内容によって異なります。
• 属性：ドロップダウンメニューからオプションを選択します。以下のオプションが利用可能です。
  • Total Vulnerabilities
  • Exploits Available
  • Affected Devices
  • Vulnerabilities Discovered
  • Vulnerability Age Matrix
  • Vulnerabilities Over Time
• 条件付き書式：条件を定義し、カスタムメトリック値を指定することで、ウィジェットのデータを緑、オレンジ、または赤で表示し、重大度を示します。実際のデータがいずれかの条件に違反すると、対応する色がデータに適用されます。

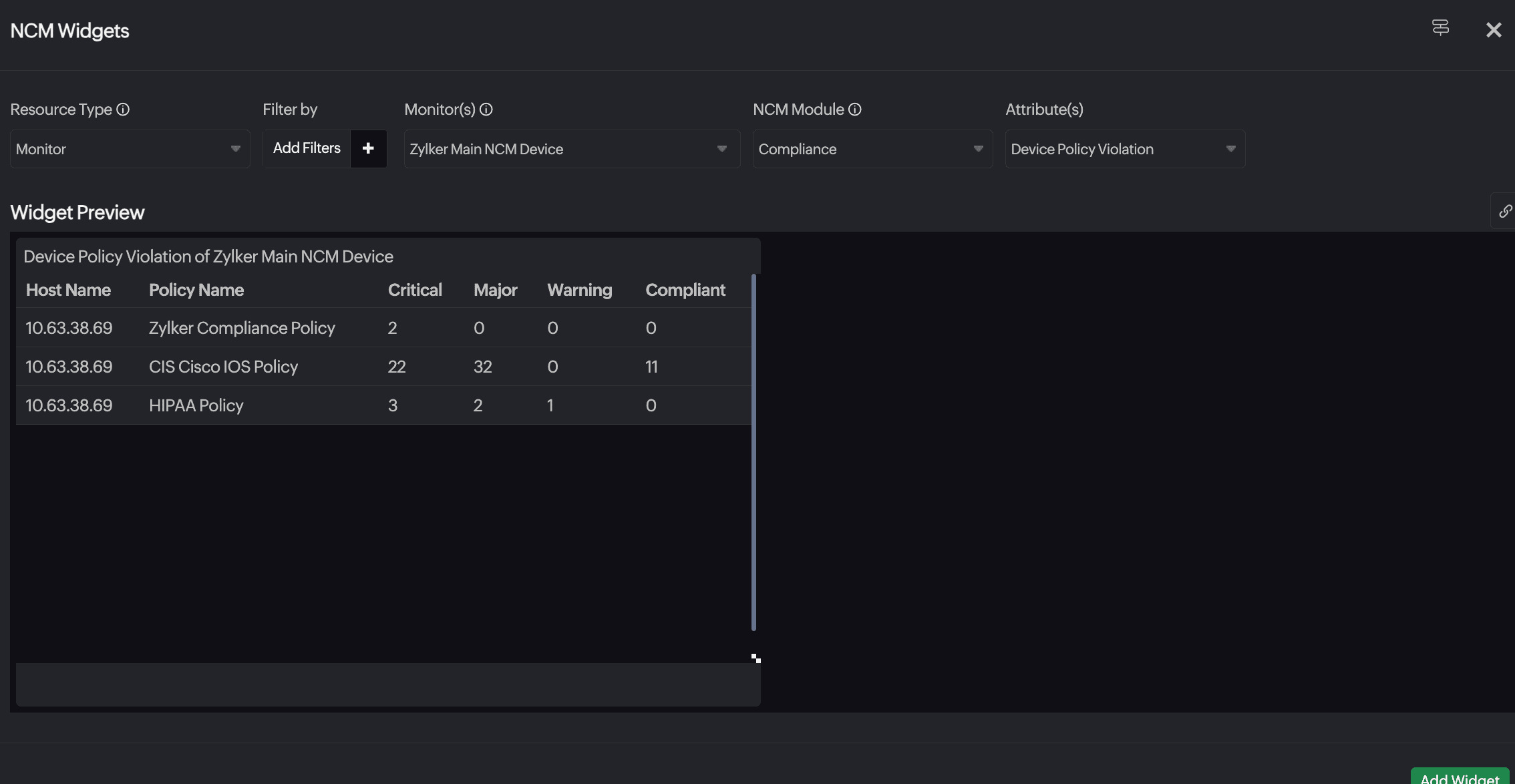

NCMウィジェット

NCM固有のメトリックとデータを表示する、あらかじめ構築されたウィジェットを表示します。これには、バックアップステータス、サポート終了（EOL）の詳細、コンプライアンス概要などが含まれており、ネットワーク構成の監視を効率化します。

• リソースタイプ：: すべての監視、監視グループ、監視タイプ、またはタグを選択します。
• サブグループを含める：リソースタイプが監視グループの場合、この監視グループ内の監視の詳細が表示されます。ドロップダウンメニューから適切なオプションを選択することで、サブグループを含めるか除外するかを選択することもできます。
• フィルター条件：リソースタイプフィールドの選択に基づいて、監視グループまたはタグに基づいてリソースをフィルターします。
• 監視、監視グループ、またはタグ：必要に応じて値を選択します。フィールド名は、リソースタイプの選択内容によって異なります。
• NCMモジュール：ドロップダウンメニューから次のいずれかのオプションを選択します。
  • EOL
  • Backup
  • Configuration Changes
  • Conflict Status
  • Compliance
  • Firmware Vulnerabilities
• 属性：ドロップダウンメニューからオプションを選択します。オプションはNCMモジュールの選択内容によって異なります。

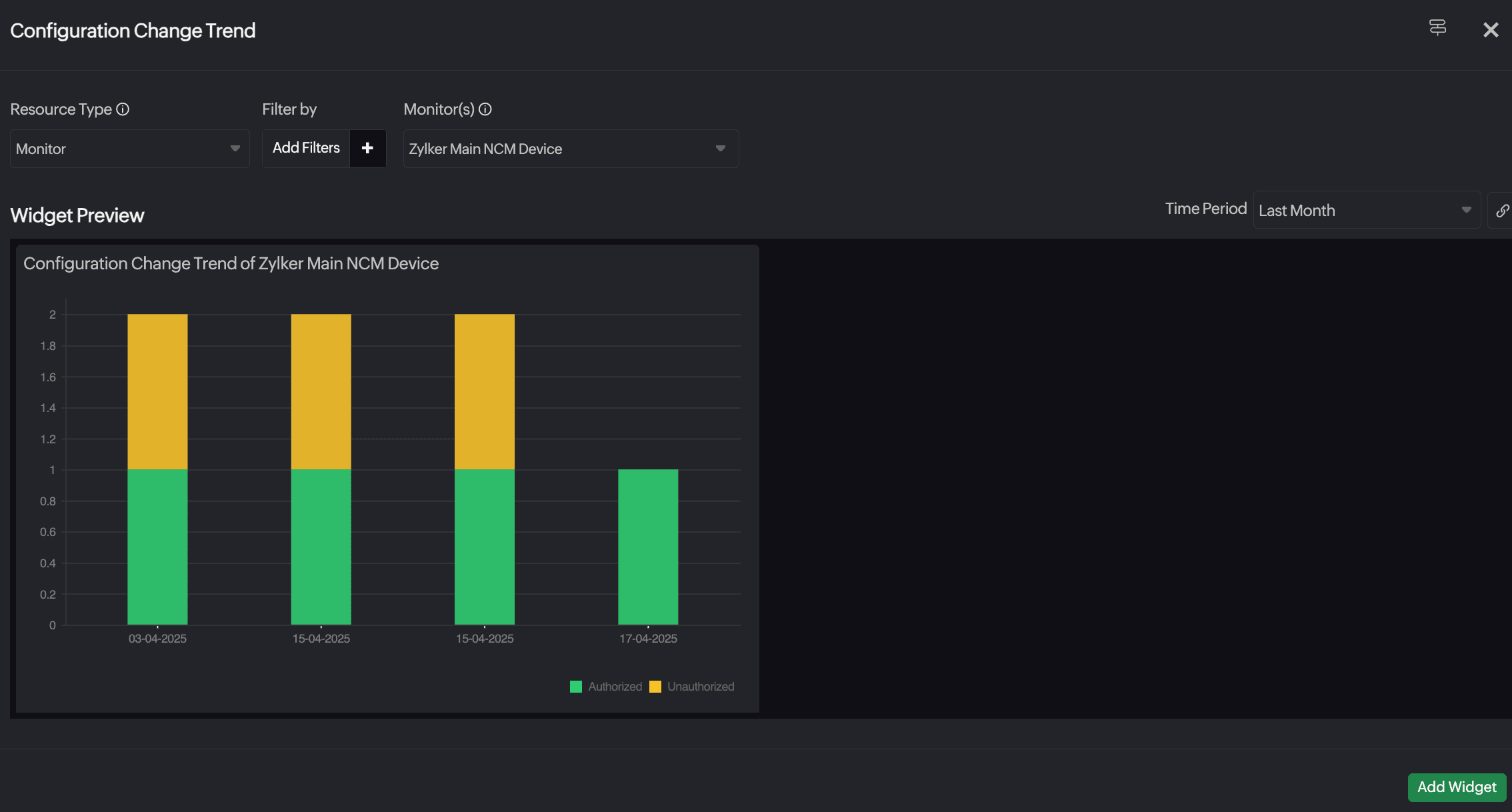

構成変更トレンド

設定変更の傾向を時系列で可視化します。変更の頻度とタイミングを追跡することで、異常なアクティビティを検出し、ネットワーク装置全体の監査コンプライアンスを維持します。

• リソースタイプ：すべての監視、監視グループ、監視タイプ、またはタグを選択します。
• サブグループを含める：リソースタイプが監視グループの場合、この監視グループ内の監視の詳細が表示されます。ドロップダウンメニューから適切なオプションを選択することで、サブグループを含めるか除外するかを選択することもできます。
• 監視、監視グループまたはタグ：必要に応じて値を選択します。フィールド名は、リソースタイプの選択内容によって異なります。

特定の期間のデータを表示するように選択できます。

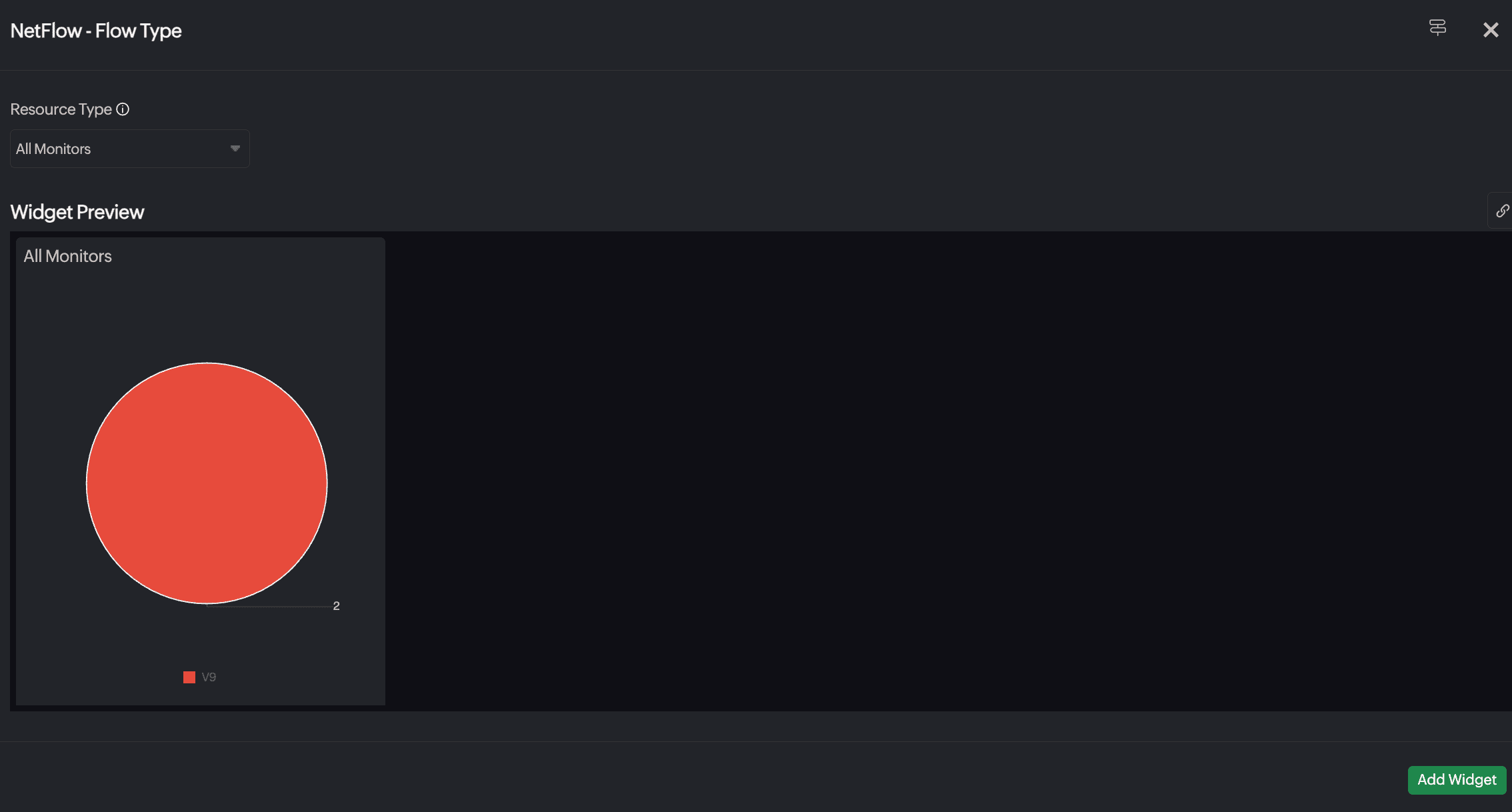

NetFlow - フロータイプ

NetFlowデータを使用して、トラフィックフローの種類（NetFlow、AppFlowなど）を分析します。プロトコル分布を詳細に可視化します。

• リソースタイプ：すべての監視、監視グループ、またはタグを選択します。
• サブグループを含める：リソースタイプが監視グループの場合、この監視グループ内の監視の詳細が表示されます。ドロップダウンメニューから適切なオプションを選択することで、サブグループを含めるか除外するかを選択することもできます。
• 監視グループまたはタグ：必要に応じて値を選択します。フィールド名はリソースタイプの選択内容によって異なります。

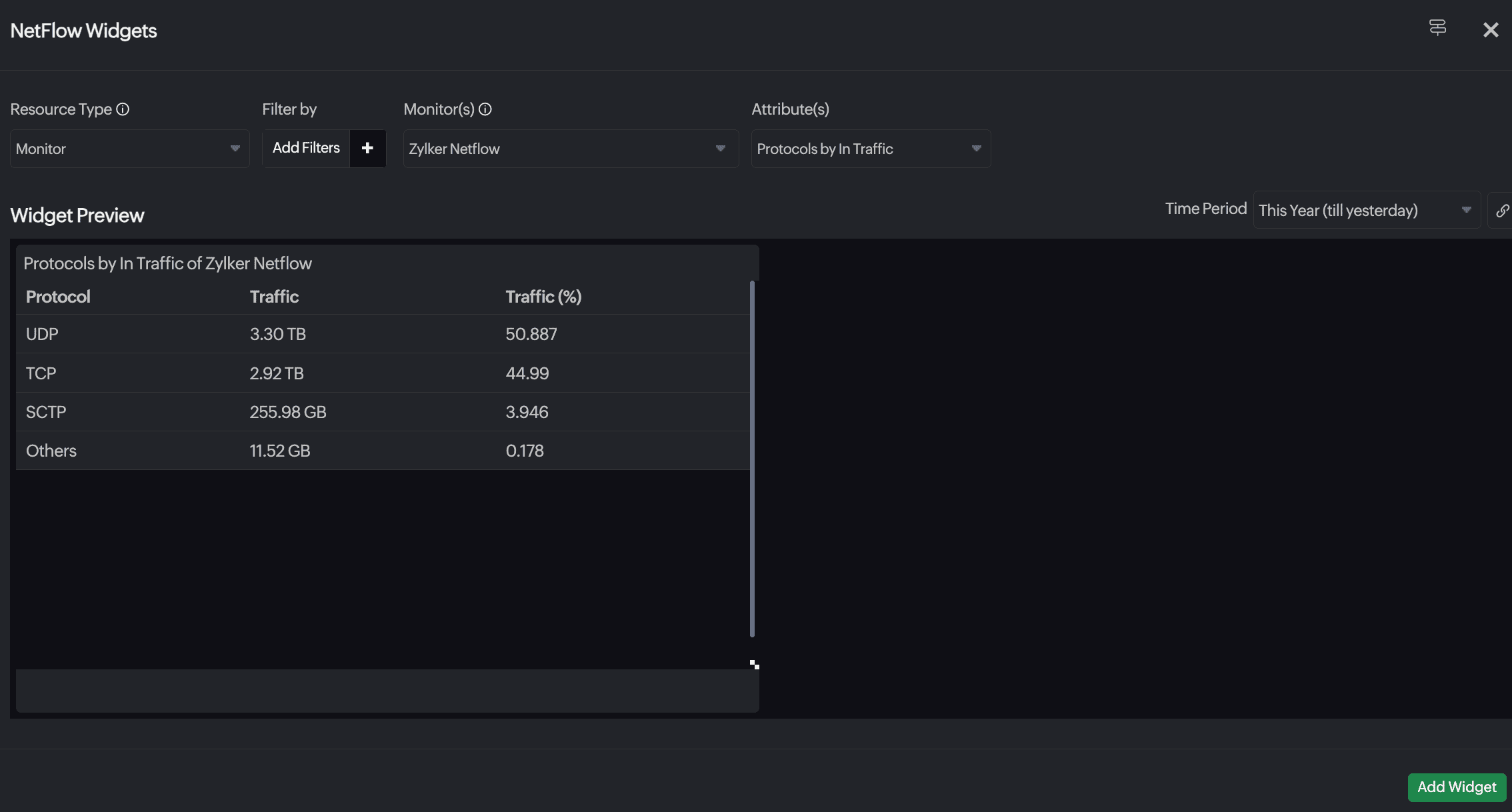

NetFlowウィジェット

トップトーカー、会話、プロトコル、アプリケーションレベルの分析情報など、NetFlowベースの分析を提供するウィジェットのコレクションにアクセスします。

• リソースタイプ：監視または子エンティティを選択します。
• サブグループを含める：リソースタイプが監視グループの場合、この監視グループ内の監視の詳細が表示されます。
  ドロップダウンメニューから適切なオプションを選択することで、サブグループを含めるか除外するかを選択することもできます。
• フィルター条件：リソースタイプフィールドの選択に基づいて、監視グループまたはタグに基づいてリソースをフィルターします。
• 監視、監視グループ、またはタグ：必要に応じて値を選択します。フィールド名は、リソースタイプの選択内容によって異なります。
• 属性：必要に応じて装置またはインターフェースのオプションを選択します。
  • Applications by In Traffic
  • Applications by Out Traffic
  • Protocols by In Traffic
  • Protocols by Out Traffic
  • QoS by In Traffic
  • QoS by Out Traffic
  • Destination IP by In Traffic
  • Destination IP by Out Traffic
  • Source IP by In Traffic
  • Source IP by Out Traffic
  • Conversation by Traffic

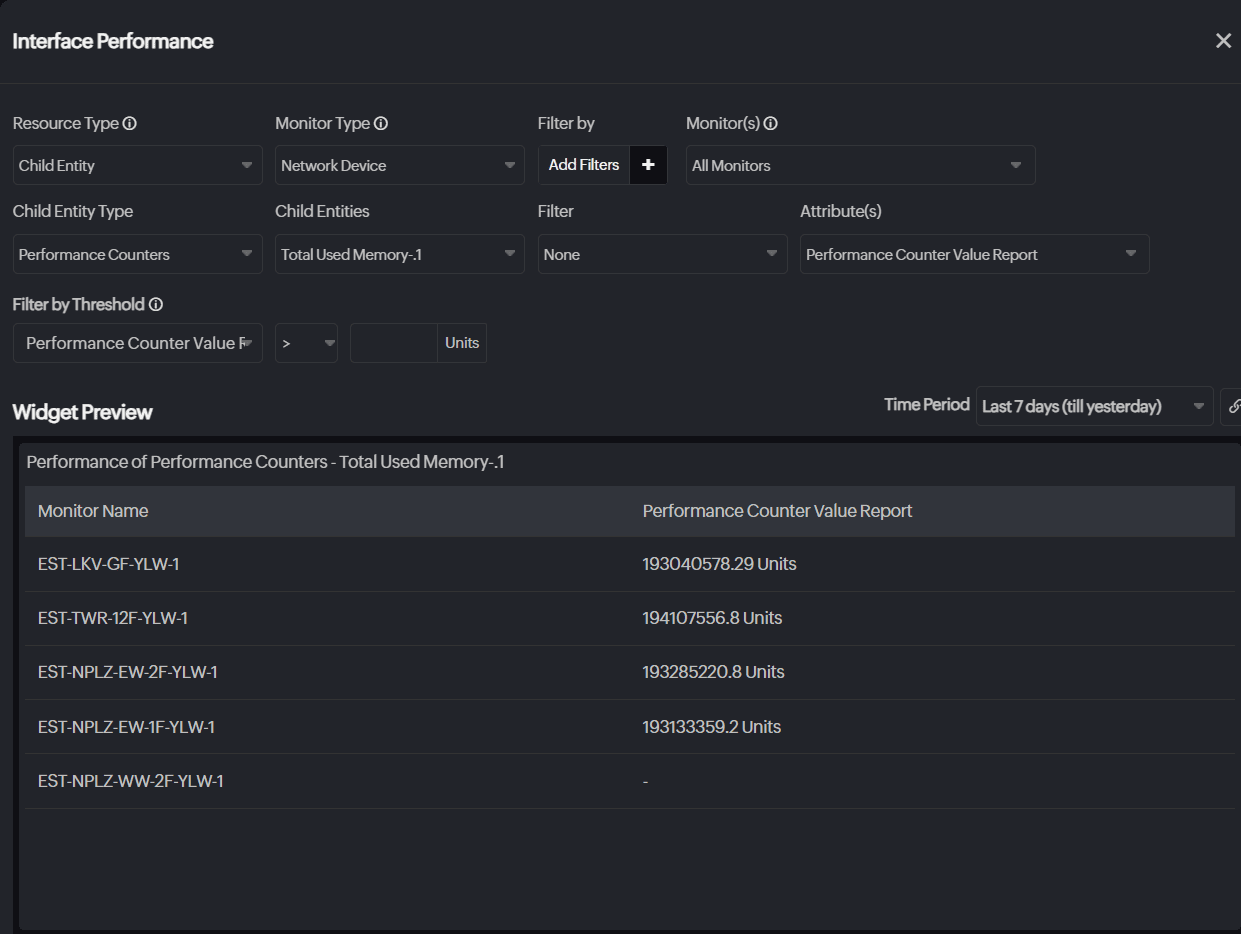

インターフェースパフォーマンス

インターフェースパフォーマンスウィジェットを使用して、インターフェースの正常性を監視し、ネットワークパフォーマンスを最適化します。
このウィジェットは「パフォーマンス属性 - 表形式」ウィジェットをベースにしているため、ほとんどの設定が事前に入力されています。パフォーマンス監視を開始するには、必要なインターフェースと属性を選択してください。

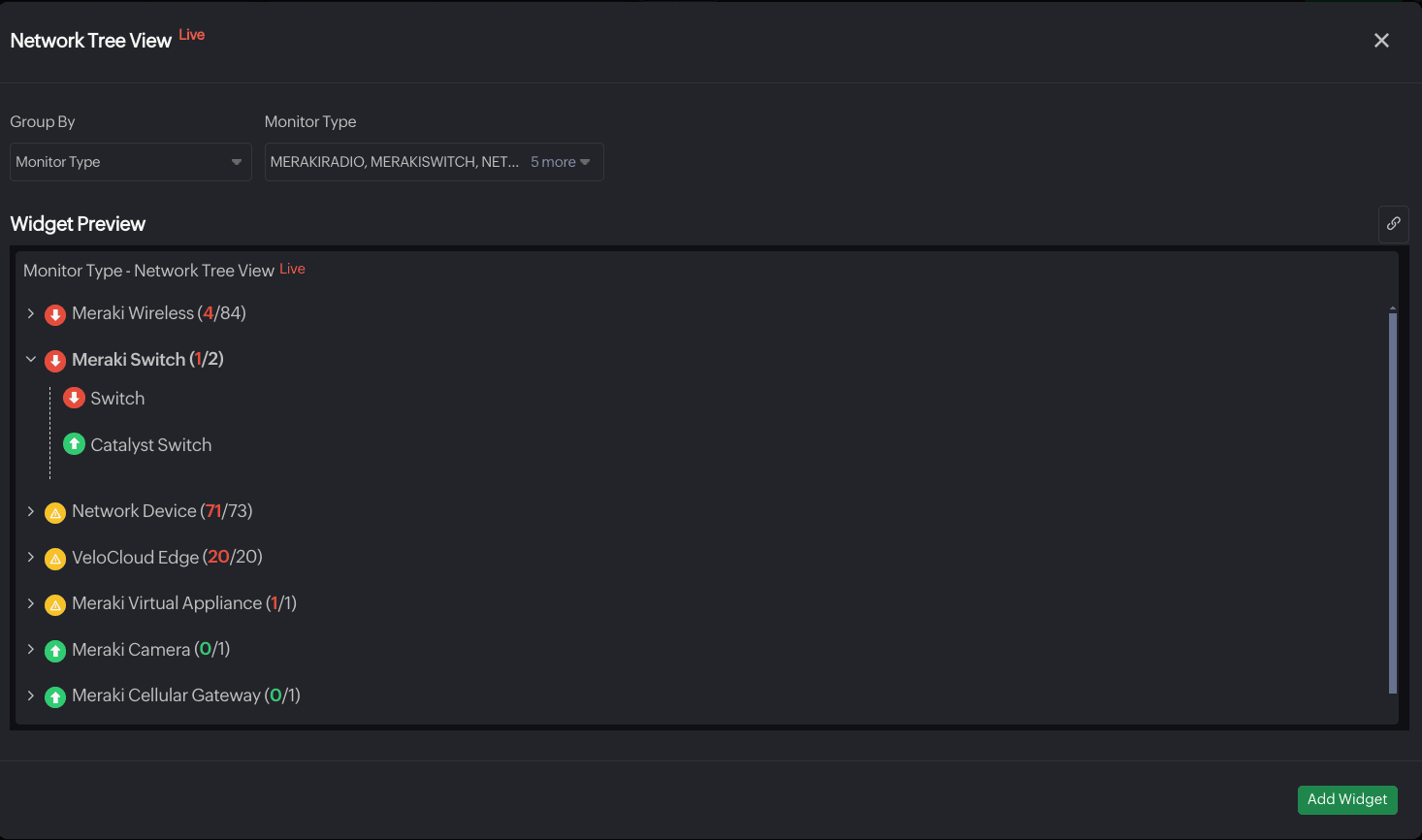

ネットワークツリー

様々なネットワークカテゴリとそれぞれの監視対象、およびそのステータスをツリービューで表示します。リソース名の横に、ダウン、トラブル、クリティカル状態にある装置の割合が表示されます。

• グループ化：リソースをグループ化するカテゴリを選択します。
• カテゴリ：リソースを選択してツリービューを取得します。/li>

アラート付き装置

アラートが発生した装置の詳細をドリルダウンして、ダウンタイムの理由と期間を確認します。

• リソースタイプ：監視、監視グループ、監視タイプ、子エンティティ、タグから選択します。さらに、選択したリソースタイプに基づいてリソースを選択することもできます。
• フィルター：カテゴリに基づいてリソースを選択するためにフィルターします。
• カテゴリー：ワイヤレス、サーバー、ルーターなどのカテゴリに基づいてリソースを選択します。
• ステータスによるフィルタリング：ダウン、トラブル、またはクリティカル状態に基づいてリソースをフィルタリングします。
• フィルター条件：監視タイプ、監視グループ、またはタグに基づいてリソースを選択します。
• カラムの選択：名前、ステータス、アラート発生日、停止理由、最終ポーリング日、監視タイプ、監視グループ、タグ、技術者などのリソースとアラートの詳細を表示する列を選択します。

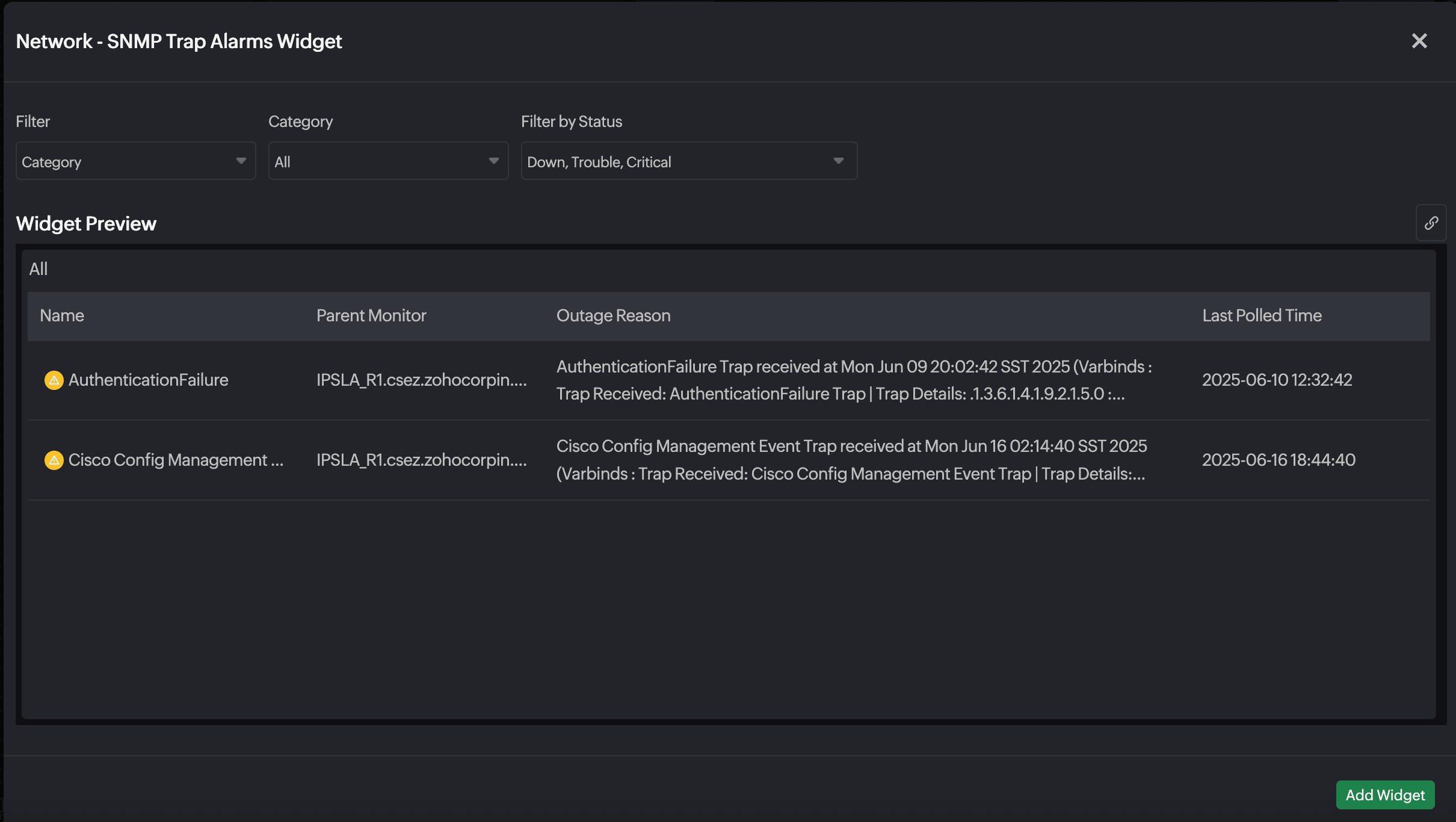

SNMPトラップアラート

SNMPトラップアラートウィジェットを使用すると、SNMPトラップからアラートを分離して表示し、重要なネットワークイベントに関する詳細な情報を得ることができます。
装置の不具合を迅速にトラブルシューティングすることで、接続の中断を防ぎます。

• リソースタイプ：カテゴリ、監視グループ、またはタグに基づいてリソースを選択します。
• ステータスによるフィルタリング：ダウン、トラブル、およびクリティカル状態に基づいてリソースをフィルタリングします。

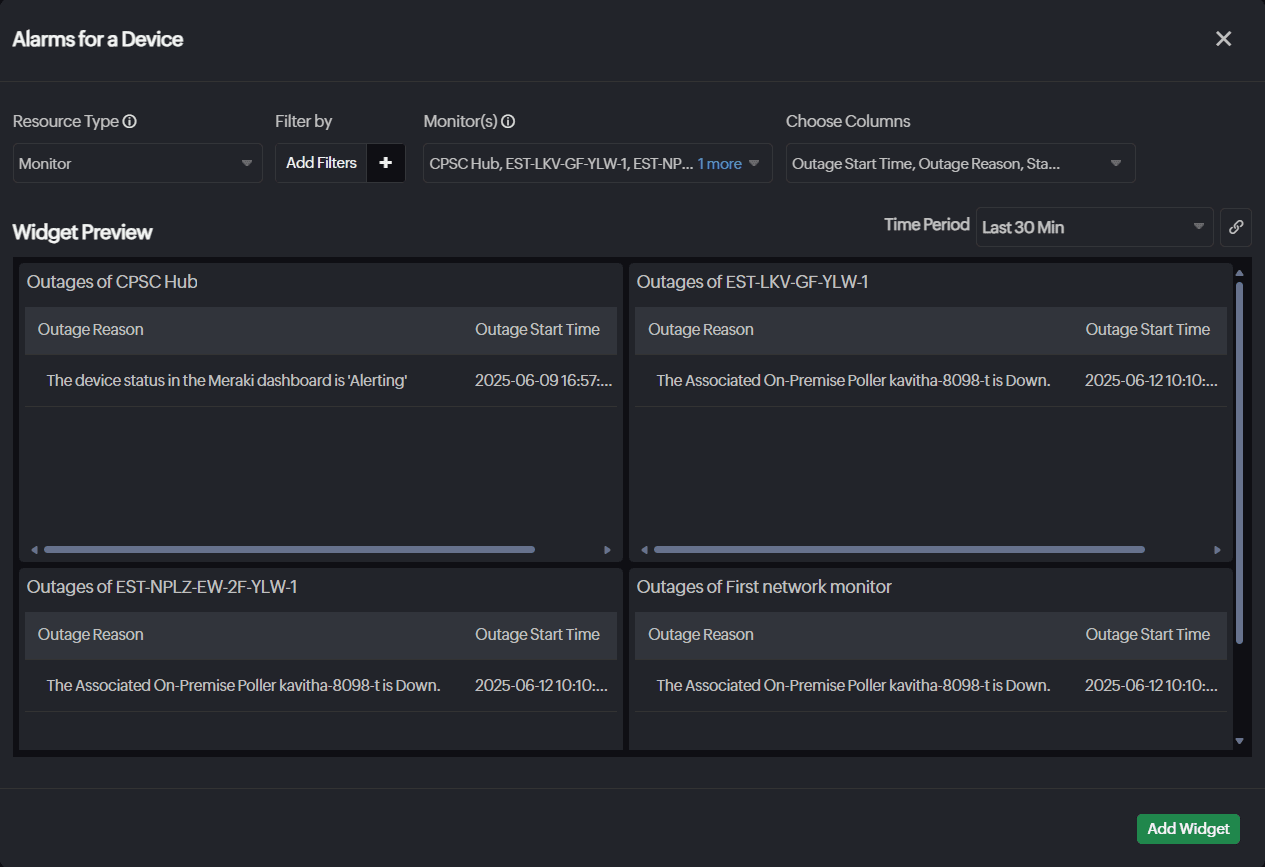

装置のアラート

個々のネットワーク装置の停止履歴を表示し、パフォーマンスと運用状況を時系列で監視します。
装置固有のアラートビューでは、関連するすべてのアラートが1ページに統合されるため、問題解決の迅速化、ダウンタイムの削減、ネットワークの信頼性向上につながります。

• リソースタイプ：リソースタイプを選択します。
• フィルター条件：監視タイプ、監視グループ、またはタグに基づいてリソースをフィルターします。
• 監視：アラートの詳細を表示するリソースを選択します。
• カラムの選択：カラムを選択すると、停止開始時刻、停止理由、技術者、ステータス、期間などアラートの詳細が表示されます。

SLO

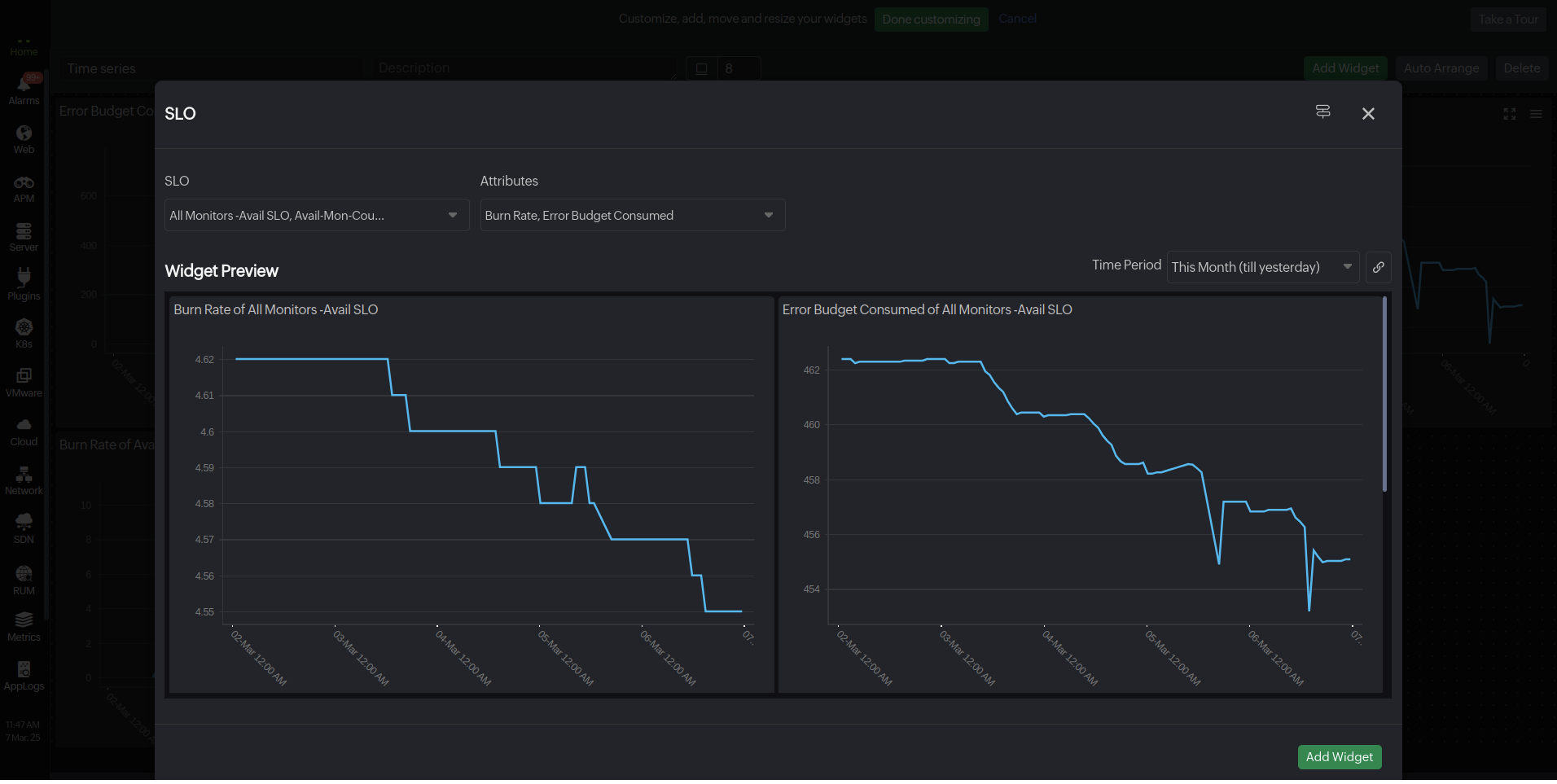

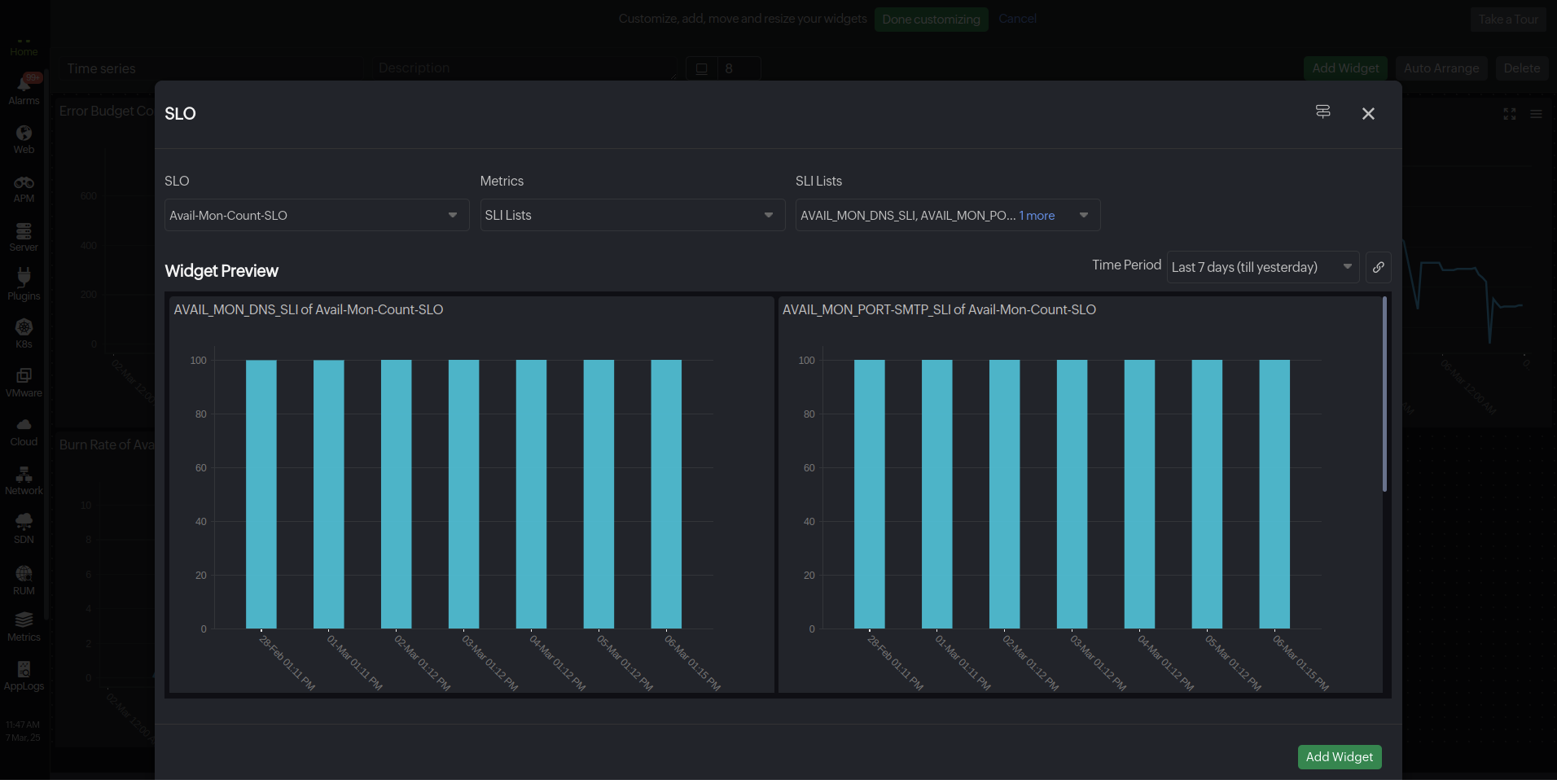

時系列

このウィジェットは、特定の期間におけるSLOのパフォーマンスメトリックを視覚化します。
これは、定義された期間における属性やサービスレベルメトリック（SLI）などの追跡と分析に役立ちます。

• SLO：希望するSLOを選択します。
• メトリック：選択したSLOの属性またはSLIを含む、SLOの主要なメトリックを選択します。
• 属性：バーンレート、消費されたエラー バジェット、残りエラー時間、SLOなどのSLOの属性を選択します。



• SLIリスト：SLOに関連付けられているSLIを選択します。



  複数のSLOを選択した場合は、SLIリストオプションのみが使用可能になります。

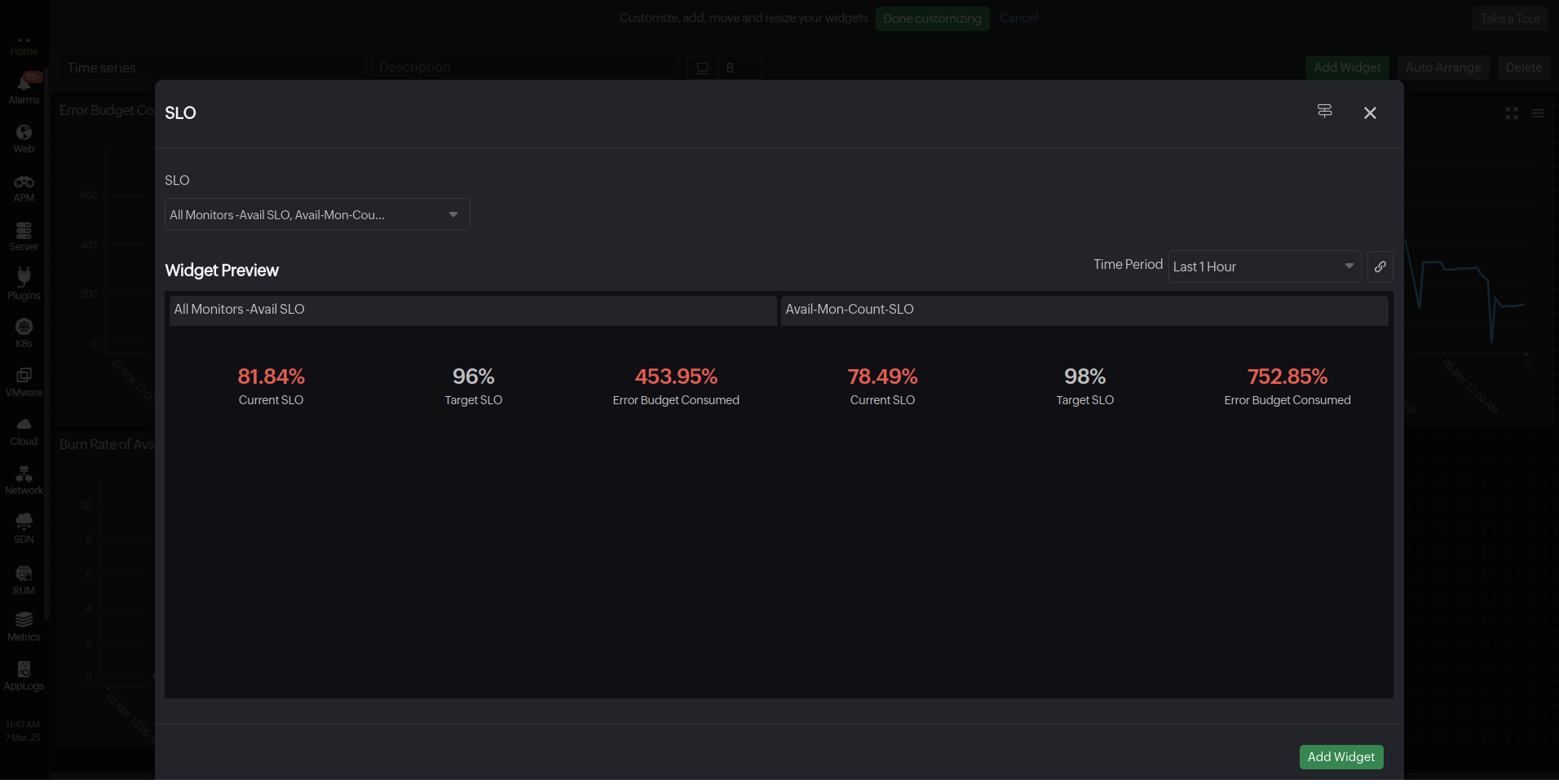

数値

数値ウィジェットを使用すると、パフォーマンスメトリックと属性を数値形式で簡単に表示できます。

• SLO：希望するSLOを選択します。

追加機能

［カスタムダッシュボード］タブ配下のダッシュボードリストで表示名右横のハンバーガーアイコンから、次の機能が使用できます。

• ［複製］：カスタムダッシュボードを複製することでインフラストラクチャ全体で一貫した監視設定を作成できます。
• ［テンプレートとして保存］：複数のクライアント間で一貫性のあるダッシュボードを作成することができ、統一性を確保して時間を節約できます。
  これにより、監視と監視グループ全体でダッシュボードのカスタマイズプロセスが合理化され、新しいダッシュボードを最初から作成する必要がなくなります。

• ［スケジュールダッシュボード］：指定した時間間隔でダッシュボードをPDFとして生成および配布する処理を自動化できます。
• ［編集］/［削除］：ダッシュボードの編集と削除が可能です
