APMインサイトとIISの監視連携

イントロダクション

APMインサイトは、アプリケーションのパフォーマンスを、コード レベルで監視します。他方で、IIS監視では、IIS Server全般と、そのアプリケーションのステータスについて、パフォーマンス詳細を収集しています。これらを連携することで、IIS Serverのステータスとボトルネックが、ひとまとめに把握できるようになります。

要件

• APMインサイト（.NETエージェント）か Site24x7 Windowsエージェント バージョン15.0以上
• アドバンスパック以上のサブスクリプション

連携機能

• APMインサイトからのIIS監視の有効化
• IIS監視からのAPMインサイトの有効化
• APMインサイトからのIISデータ表示
• IIS監視からのAPMステータス管理

APMインサイトからのIIS監視の有効化

IIS監視を有効にするには、Site24x7 Windowsエージェントのインストールが必要で、IIS監視にはサーバー監視がパッケージされています。この監視をAPMインサイトのコンソールから有効にするには、次の手順にしたがいます。

1. 認証情報でSite24x7コンソールにログイン
2. APMインサイト タブをクリックし、IISデータに追加するアプリケーションを選択
3. IISタブをクリック
4. IIS監視の追加ボタンをクリックこれによって、Site24x7のWindowsエージェントが、それぞれのサーバーにダウンロードされます。

IIS監視からのAPMインサイトの有効化

APMインサイトを、既存のIIS監視コンソールから有効にするには、次の手順にしたがいます。

1. 認証情報でSite24x7コンソールにログイン

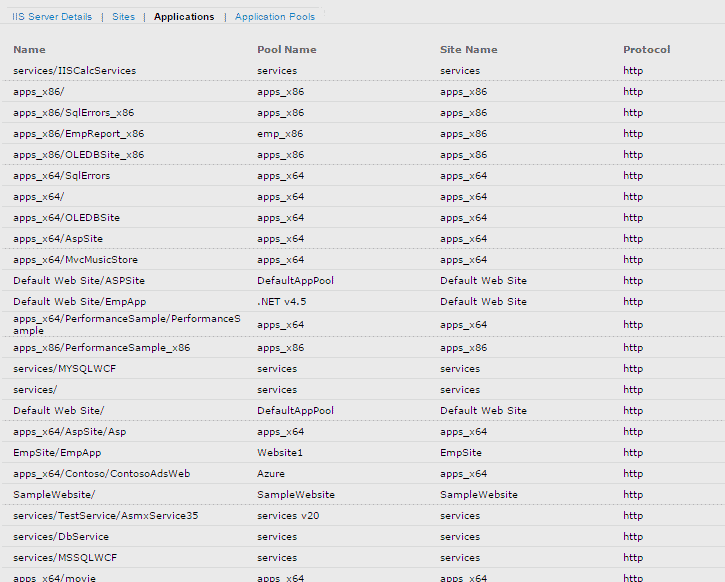

2. IIS監視をクリックし、アプリケーション タブへ移動
3. 希望アプリケーションのAPMインサイトの有効化コラムをクリック。これにより、APMインサイトのエージェントが、ダウンロード・インストールがダウンロードされますので、監視するアプリケーションを選択し設定してください。
4. 次回のデータ収集まで待ち、ページを再読み込みしてください。追加に成功すると、それぞれのアプリケーションのAPMインサイトの有効化コラムが緑になります。

APMインサイトからのIISデータ表示

IIS監視とAPMインサイトのエージェントの双方がインストールされ、アクティブであれば、APMインサイトページのアプリケーションは、自動的にIISデータをIISタブへと投入します。APMインサイト監視に、次のパフォーマンス情報が表示されます。

1. IIS Server情報
   • 稼働時間
   • 送受信バイト数
   • アクティブ セッション
2. ネットワーク統計
   • 送受信バイト数
   • 要求失敗件数
3. キャッシュ パフォーマンス
   • API/出力キャッシュ ヒット率
   • 回転率
4. CLRとヒープのパフォーマンス
   • ジェネレーション0、1、2、および、大きなオブジェクト ヒープが利用したヒープ メモリ
   • ローダー ヒープ
   • ガベージ コレクション時間
5. アプリケーション プールのCPU、メモリ利用量
   • CPU時間
   • メモリ利用量：プライベートとワーキングセット
   • スレッド数
   • I/O操作（件数/秒）

IIS監視からのAPMインサイト ステータス管理

APMインサイト監視がアクティブであれば、IIS監視のアプリケーション ページは、ステータス情報を「APMインサイトの有効化」コラムで表示します。まず、これを有効にしてから、選択したアプリケーションむけに、APMインサイト監視を追加してください。無効にすると、APMインサイト監視は停止し、再び有効にすると、対応するAPMインサイト アプリケーションが再開します。



よくある質問

1. IISタブに表示されるデータが、対応するIIS監視と異なるのはなぜですか？
   • IISの監視データは、平均で5分ごとのポーリングで取得するのに対し、APMインサイトでは、データはユーザーの希望設定にもとづき平均値へ換算されるためです。デフォルトでは、直近1時間のデータを平均し、グラフにします。これは、他のAPMインサイトのデータと同様、アプリケーション ページの右上コーナーからダイアログ ボックスをクリックし、期間を選択すれば、変更されます。
2. 「IIS監視の追加」が機能しないのは、なぜでしょうか？
   • 次のような理由が考えられます。
     1. APMインサイト監視がダウンしています。エージェント ダウンロードの起動をかけられるのは、アクティブなアプリケーションだけです。監視がアップになったのち、トランザクションを実行、リトライしてください。
     2. サブスクリプションがビジネス以下のパックになっています。IIS監視はアドバンス監視以上にのみ追加可能です。サブスクリプションをアップグレードし、リトライしてください。
3. なぜ、アプリケーションすべてが同じAPMインサイト監視をポイントしているのでしょうか？　また、なぜ、IISタブに表示されないアプリケーションがあるのでしょうか？
   • デフォルトでは、IIS監視ページから、APMインサイト監視を有効にしたアプリケーションは、すべて、複数の監視としてインストールされます。他方で、APMインサイトのエージェントがサーバーでアクティブであり、単一インスタンスとして設定されている場合、すべてのアプリケーションが、同じAPMインサイト アプリケーションを通して監視されます。すなわち、IISにあるすべてのアプリケーションが、同じAPMインサイト監視にマッピングされており、IISタブは、全アプリケーションの累積データのみを表示します。複数アプリケーションをそれぞれ監視するには、APMインサイトで複数監視オプションを選択し、APMインサイト サービスを再起動してください。
4. エージェントのダウンロードに失敗するのは、なぜでしょうか？
   • 連携に必要なエージェントは、staticdownloads.site24x7.comからダウンロードするため、アクセスが必須です。ファイアウォールでアクセスを許可したのち、リトライしてください。
