ヘルプ ロードバランサー
Azureロードバランサーはアプリケーションをスケーリングし、高可用性・低レイテンシ・高スループットのサービスを提供します。Azure Load Balancerを使用すると、すべてのTCPおよびUDPアプリケーションで数百万フローまでスケールできます。
Site24x7の連携では、ロードバランサーを監視し、精度の高い分析、しきい値設定、運用自動化を行い、障害に迅速に対応できます。ロードバランサー本体に加えて、フロントエンドIP構成、負荷分散ルール、正常性プローブ、バックエンドアドレスプール、バックエンドエンドポイントといった複数レイヤーも自動検出して監視します。各項目の詳細は以下のセクションをご確認ください。
新規監視を追加する際にAzureロードバランサーを追加することも、既存のAzure監視に追加することもできます。ロードバランサーを追加すると、以下で説明する関連コンポーネントはすべて自動検出されるため、個別設定は不要です。サービス追加手順に従って設定してください。
| コンポーネント | ライセンス |
|---|---|
| Azureロードバランサー | ロードバランサー1台あたりBasic監視ライセンス1つ |
| フロントエンドIP構成 | 無料 |
| 負荷分散ルール | 10ルールあたりBasic監視ライセンス1つ |
| 正常性プローブ | 無料 |
| バックエンドアドレスプール | 無料 |
| バックエンドエンドポイント | 無料 |
Azureロードバランサーの可用性と使用状況を概要で確認できます。
[サマリー]
この[サマリー]タブでは、トラフィックパターンの監視やボトルネックの特定が可能です。
[設定]
このタブには、このロードバランサーに設定されたフロントエンドIP構成、負荷分散ルール、正常性プローブと、それぞれのステータスが表示されます。この情報により、フロントエンドやルールの健全性をひと目で確認し、特定のルールやプローブをドリルダウンして障害を調査できます。
[バックエンド]
このタブには、バックエンドアドレスプールの一覧に加え、それらにマッピングされたリソース、[ネットワークインターフェース]、[仮想ネットワーク]のステータス、各プール内のバックエンドエンドポイント、さらにロードバランサーに設定された受信NATルールおよび送信ルールが表示されます。この情報により、バックエンド接続性の確認やリソースマッピングの問題切り分けが可能です。
[構成の詳細]
このタブでは、Azureロードバランサーの構成情報として、[サブスクリプション名]、[リソースグループ名]、[場所]、[プロビジョニング状態]、[コンピューティングサイズ]、[料金レベル]、およびこのロードバランサーに関連付けられたフロントエンドIP構成、バックエンドアドレスプール、負荷分散ルール、正常性プローブの統合一覧を確認できます。
[依存関係ビュー]
このタブでロードバランサーの関連コンポーネントがどのように可視化されるかは、上記の[依存関係ビュー]セクションをご確認ください。
[障害]
[障害]タブでは、Azureロードバランサーのステータス履歴(ダウン、トラブル、クリティカル)を確認できます。
[メモ]
[メモ]タブでは、この監視に関連するメモを記録・確認できます。
[ログレポート]
[ログレポート]タブには、各データ収集時に収集されたすべてのログとそのステータスが表示されます。
[アラートログ]
[アラートログ]タブには、この監視で発生したアラート履歴が表示されます。
[その他]
[その他]ドロップダウンから、[インベントリ](ライセンス、しきい値と可用性プロファイル、通知プロファイル、ユーザーアラートグループ)や[Zia Forecast]チャート(過去データに基づく今後7日間のメトリクス利用予測)などの追加ビューを利用できます。
[依存関係ビュー]タブでは、ロードバランサーと関連コンポーネントの接続関係を可視化し、トラフィックがフロントエンドIPから個々のバックエンドエンドポイントに至るまでの流れを追跡できます。
ロードバランサーはルートノードとして表示され、フロントエンドIP構成へ分岐します。各フロントエンドIP構成は、それを利用する負荷分散ルールへ分岐し、各ルールは関連する正常性プローブとバックエンドプールへ分岐します。さらに各バックエンドプールは、個々のバックエンドエンドポイントへ分岐します。
以下のメトリクスは、ロードバランサー全体の健全性とトラフィックを示し、すべてのバックエンドプール、ルール、エンドポイントを集約した値です。各関連コンポーネント単位のメトリクスは、以下の対応セクションをご確認ください。
| メトリクス名 | 説明 | 統計 | 単位 |
|---|---|---|---|
| Allocated SNAT Ports | 期間内に割り当てられた送信元ネットワークアドレス変換(SNAT)ポートの合計数 | 平均 | 数 |
| Byte Count | 期間内に送信されたバイト総数 | 平均 | 数 |
| Health Probe Status | 時間間隔ごとのロードバランサー正常性プローブステータスの平均 | 平均 | 数 |
| Packet Count | 期間内に送信されたパケット総数 | 平均 | 数 |
| SYN Count | 期間内に送信された同期(SYN)パケット総数 | 平均 | 数 |
| SNAT Connection Count | 期間内に新規作成されたSNAT接続総数 | 平均 | 数 |
| Used SNAT Ports | 期間内に使用されたSNATポート総数 | 平均 | 数 |
| Data Path Availability | 時間間隔ごとのロードバランサーデータパス可用性の平均 | 平均 | 数 |
| Healthy Host | ロードバランサー配下の正常ホスト数(すべてのバックエンドプールを集約) | 平均 | 数 |
| Unhealthy Host | ロードバランサー配下の異常ホスト数(すべてのバックエンドプールを集約) | 平均 | 数 |
| Total Host | ロードバランサー配下のホスト総数(すべてのバックエンドプールを集約) | 平均 | 数 |
| Healthy Host Percentage | ロードバランサー配下の正常ホスト率(すべてのバックエンドプールを集約) | 平均 | 割合(%) |

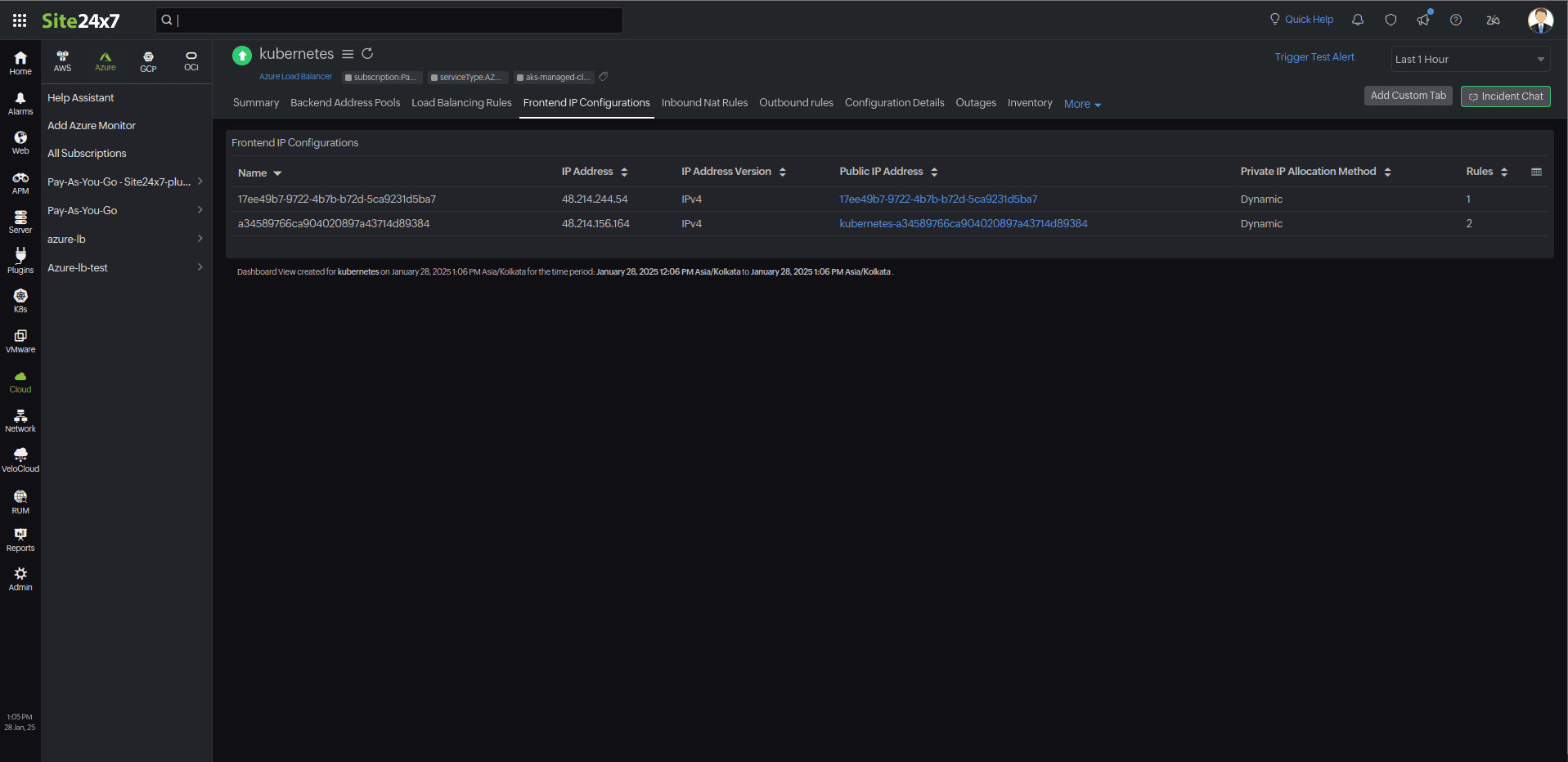

フロントエンドIP構成は、ロードバランサーが受信トラフィックを受け取るIPアドレス(パブリックまたはプライベート)を定義します。Site24x7の監視では、[設定]タブに表示されます。
| メトリクス名 | 説明 | 統計 | 単位 |
|---|---|---|---|
| Byte Count | このフロントエンドIP構成を通過して期間内に送信されたバイト総数 | 合計 | 数 |
| Packet Count | このフロントエンドIP構成を通過して期間内に送信されたパケット総数 | 合計 | 数 |
| Data Path Availability | 時間間隔ごとのこのフロントエンドIP構成のデータパス可用性平均 | 平均 | 割合(%) |
| Health Probe Status | 時間間隔ごとのこのフロントエンドIP構成配下ホストの正常性プローブステータス平均 | 平均 | 割合(%) |
| SYN Count | このフロントエンドIP構成を通過して期間内に送信された同期(SYN)パケット総数 | 合計 | 数 |
| SNAT Connection Count | このフロントエンドIP構成を通じて期間内に新規作成されたSNAT接続総数 | 合計 | 数 |
| Used SNAT Ports | このフロントエンドIP構成を通じて期間内に使用されたSNATポート総数 | 平均 | 数 |
| Allocated SNAT Ports | このフロントエンドIP構成に期間内で割り当てられたSNATポート総数 | 平均 | 数 |
| 属性 | 説明 |
|---|---|
| サブスクリプション | このフロントエンドIP構成がデプロイされているAzureサブスクリプション |
| リソースグループ | このフロントエンドIP構成を含むAzureリソースグループ |
| 場所 | このフロントエンドIP構成がデプロイされているAzureリージョン |
| 名前 | フロントエンドIP構成の名前 |
| IPアドレス | このフロントエンドIP構成に割り当てられたIPアドレス |
| IPアドレスバージョン | このフロントエンドIP構成のIPバージョン(IPv4またはIPv6) |
| パブリックIP | 関連付けられているパブリックIPアドレスリソース(存在する場合) |
| プライベートIP割り当て方法 | プライベートIPアドレスが動的割り当てか静的割り当てかを示します |
| ルール | このフロントエンドIP構成に関連付けられた負荷分散ルールとNATルール |
| サブネット | このフロントエンドIP構成に関連付けられたサブネット |
| VNet | このフロントエンドIP構成に関連付けられた仮想ネットワーク |

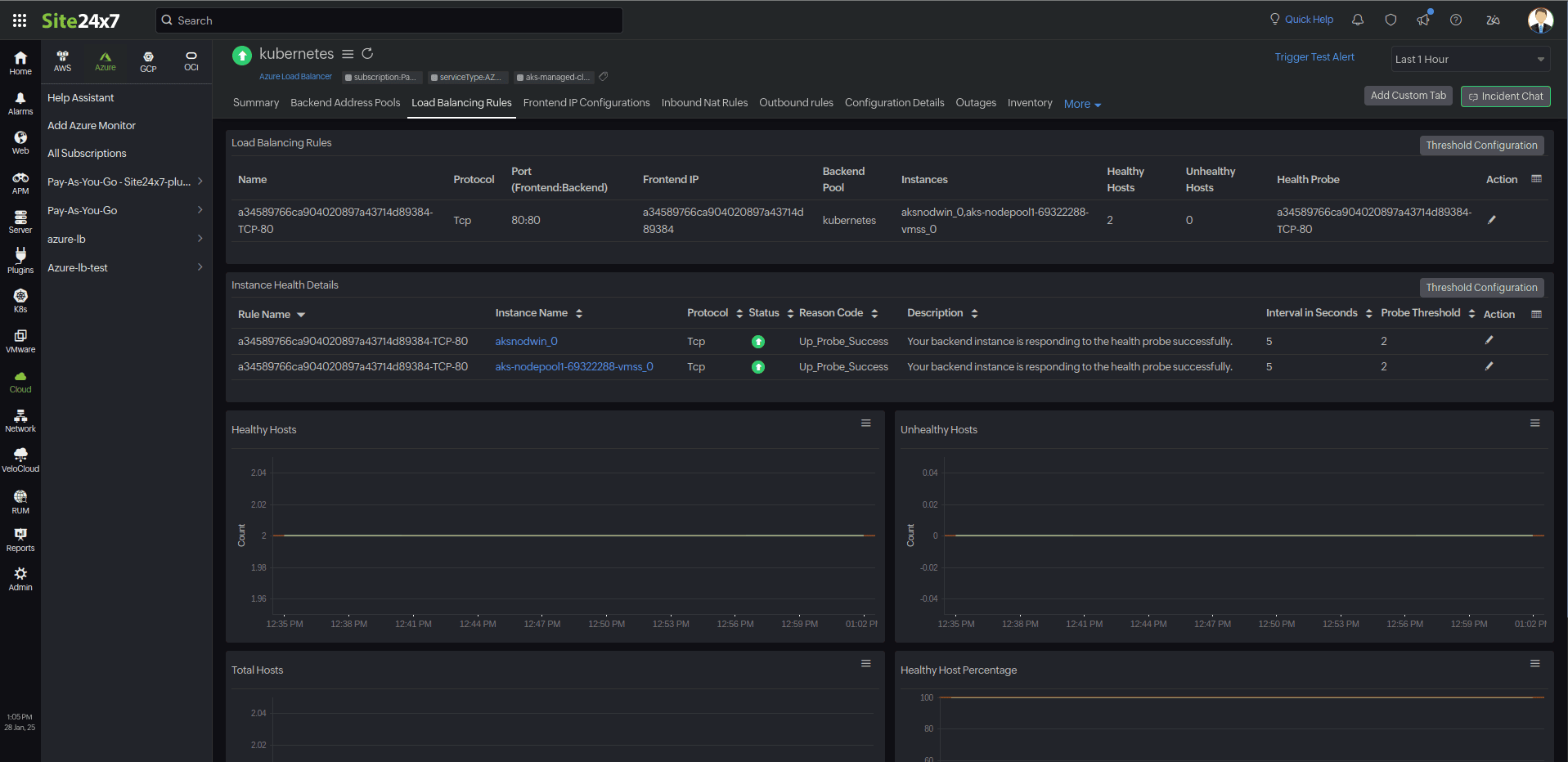

負荷分散ルールは、フロントエンドIPとポートの組み合わせをバックエンドプールおよびポートにマッピングし、正常性プローブを用いてトラフィック配信先のバックエンドインスタンスを判定します。Site24x7の監視では、[設定]タブに表示されます。
| メトリクス名 | 説明 | 統計 | 単位 |
|---|---|---|---|
| Healthy Host | この負荷分散ルールに関連付けられた正常ホスト数 | 平均 | 数 |
| Unhealthy Host | この負荷分散ルールに関連付けられた異常ホスト数 | 平均 | 数 |
| Total Host | この負荷分散ルールに関連付けられたホスト総数 | 平均 | 数 |
| Healthy Host Percentage | この負荷分散ルールに関連付けられた正常ホスト率 | 平均 | 割合(%) |
| 属性 | 説明 |
|---|---|
| サブスクリプション | この負荷分散ルールがデプロイされているAzureサブスクリプション |
| リソースグループ | この負荷分散ルールを含むAzureリソースグループ |
| 場所 | この負荷分散ルールがデプロイされているAzureリージョン |
| プロトコル | このルールで使用するトランスポートプロトコル(TCPまたはUDP) |
| ポート | このルールに設定されたフロントエンド/バックエンドのポートマッピング |
| バックエンドプール | このルールがトラフィックを分散するバックエンドプール |
| フロントエンドIP | このルールがトラフィックを受信するフロントエンドIP構成 |
| プローブ | このルールがバックエンドインスタンスの健全性判定に使用する正常性プローブ |
正常性プローブはバックエンドインスタンスの健全性を定期的に確認し、ロードバランサーが正常応答するインスタンスのみにトラフィックをルーティングできるようにします。Site24x7の監視では、[設定]タブに表示されます。
| メトリクス名 | 説明 | 統計 | 単位 |
|---|---|---|---|
| Probe Health | プローブの現在の健全性ステータス(アップ、ダウン、不明) | 現在のステータス | ステータス |
| 属性 | 説明 |
|---|---|
| サブスクリプション | この正常性プローブがデプロイされているAzureサブスクリプション |
| リソースグループ | この正常性プローブを含むAzureリソースグループ |
| 場所 | この正常性プローブがデプロイされているAzureリージョン |
| 名前 | 正常性プローブ名 |
| プロトコル | この正常性プローブで使用するプロトコル(HTTP、HTTPS、TCP) |
| Interval In Seconds | この正常性プローブがバックエンドインスタンスを確認する間隔(秒) |
| Probe Threshold | インスタンスの健全性ステータス変更に必要な連続成功または連続失敗の判定回数 |
バックエンドアドレスプールは、ロードバランサーがトラフィックを分散する仮想マシンまたはNICのグループです。Site24x7の監視では、[バックエンド]タブに表示されます。
| メトリクス名 | 説明 | 統計 | 単位 |
|---|---|---|---|
| Healthy Host | このバックエンドプール内の正常ホスト数 | 平均 | 数 |
| Unhealthy Host | このバックエンドプール内の異常ホスト数 | 平均 | 数 |
| Total Host | このバックエンドプール内のホスト総数 | 平均 | 数 |
| Healthy Host Percentage | このバックエンドプール内の正常ホスト率 | 平均 | 割合(%) |
| 属性 | 説明 |
|---|---|
| サブスクリプション | このバックエンドプールがデプロイされているAzureサブスクリプション |
| リソースグループ | このバックエンドプールを含むAzureリソースグループ |
| 場所 | このバックエンドプールがデプロイされているAzureリージョン |
| 名前 | バックエンドプール名 |
| ルール | このバックエンドプールに関連付けられた負荷分散ルール |
| Backend Endpoint IPs | このバックエンドプール内エンドポイントのIPアドレス |
バックエンドエンドポイントは、バックエンドプール内の個別の仮想マシンNIC IP構成です。Site24x7の監視では、[バックエンド]タブに表示されます。
| メトリクス名 | 説明 | 統計 | 単位 |
|---|---|---|---|
| Data Path Availability | 時間間隔ごとのこのエンドポイントのデータパス可用性平均 | 平均 | 割合(%) |
| SNAT Connection Count | このエンドポイントで期間内に新規作成されたSNAT接続総数 | 合計 | 数 |
| Used SNAT Ports | このエンドポイントで期間内に使用されたSNATポート総数 | 平均 | 数 |
| Allocated SNAT Ports | このエンドポイントに期間内で割り当てられたSNATポート総数 | 平均 | 数 |
| 属性 | 説明 |
|---|---|
| サブスクリプション | このエンドポイントがデプロイされているAzureサブスクリプション |
| リソースグループ | このエンドポイントを含むAzureリソースグループ |
| 場所 | このエンドポイントがデプロイされているAzureリージョン |
| 名前 | エンドポイント名 |
| IPアドレス | このエンドポイントのIPアドレス |
| ネットワークインターフェース名 | このエンドポイントに関連付けられたネットワークインターフェース名 |
| バックエンドプール | このエンドポイントが所属するバックエンドプール |
| VNet | このエンドポイントに関連付けられた仮想ネットワーク |
| サブネット | このエンドポイントに関連付けられたサブネット |
| ルール | このエンドポイントへトラフィックをルーティングする負荷分散ルール |
| Probe State | このエンドポイントの現在の正常性プローブ状態 |
| Probe Reason Code | このエンドポイントの現在状態に対して正常性プローブが返した理由コード |
| Probe Reason | このエンドポイントの現在状態に対して正常性プローブが返した理由(可読形式) |
受信NATルールは、フロントエンドIP構成とポートから、特定のバックエンドインスタンスとポートへトラフィックを転送します。Site24x7の監視では、[バックエンド]タブに表示されます。Site24x7では、各受信NATルールについて以下の構成属性を検出します。
| 属性 | 説明 |
|---|---|
| フロントエンドIP | この受信NATルールに関連付けられたフロントエンドIP構成 |
| ターゲットタイプ | このルールがトラフィックを転送する対象リソースのタイプ |
| ターゲット名 | このルールがトラフィックを転送する対象リソース名 |
| ポート | このルールのフロントエンド/バックエンドのポートマッピング |
| プロトコル | このルールで使用するトランスポートプロトコル(TCPまたはUDP) |
| Floating IP | このルールでFloating IP(ダイレクトサーバーリターン)が有効かどうか |
| TCP Reset | このルールでアイドル接続タイムアウト時のTCP Resetが有効かどうか |
送信ルールは、バックエンドプール内の全インスタンスまたは一部インスタンスに対する送信NATを構成します。Site24x7の監視では、[バックエンド]タブに表示されます。Site24x7では、各送信ルールについて以下の構成属性を検出します。
| 属性 | 説明 |
|---|---|
| フロントエンドIP | このルールで送信接続に使用するフロントエンドIP構成 |
| バックエンドプール | この送信ルールに関連付けられたバックエンドプール |
| プロトコル | このルールで使用するトランスポートプロトコル(TCP、UDP、All) |
| TCP Reset | このルールでアイドル接続タイムアウト時のTCP Resetが有効かどうか |
| Idle Timeout In Minutes | この送信ルールに設定されたアイドル接続タイムアウト(分) |
Site24x7のAzure稼働時間監視を利用すると、Azureリソースの可用性と稼働時間に加え、構成情報やインベントリ情報もプロアクティブに追跡できます。なお、稼働時間監視を有効化すると、パフォーマンスメトリクスのデータ収集は無効になります。
以下の手順は、ルールや構成など、各ロードバランサーコンポーネントのしきい値設定に適用できます。
[グローバル設定]
上記のすべてのメトリクスに対してしきい値を設定できます。
[監視レベル設定]
[しきい値と可用性]を選択して、メトリクスのしきい値を設定できます。また、属性レベルでIT自動化を設定することも可能です。特定の関連コンポーネント(フロントエンドIP構成、負荷分散ルール、正常性プローブ、バックエンドプール、バックエンドエンドポイント)のしきい値を設定するには、[設定]または[バックエンド]タブで対象エンティティの横にある[ハンバーガーアイコン]をクリックし、[編集]を選択してください。
[デフォルトしきい値]
Site24x7では、既定のしきい値セットに基づいてアラート通知を行います。これらの既定しきい値により、ロードバランサーおよび関連コンポーネントの過負荷を防ぎ、最適なパフォーマンスを維持できます。
Site24x7のIT自動化を設定すると、パフォーマンス低下の問題を自動で解決できます。
Site24x7の設定ルールを使うと、複数監視に対して、しきい値プロファイル、通知プロファイル、タグ、監視グループなどのパラメーターをまとめて設定できます。
